Характеристики:
Компактный датчик со сменными модулями, в котором используются тензоэлементы, обеспечивающие более высокую точность и больший срок службы по сравнению с механическими контактными триггерными датчиками.

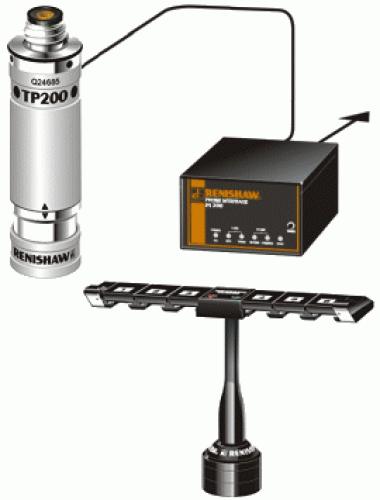

В состав системы TP200 входят следующие компоненты:
Предусмотрен также модуль с увеличенным перебегом (максимальным отклонением щупа) (исполнение EO). Усилие при максимальном отклонении щупа у этого модуля такое же, как и у модуля SF, однако при этом увеличен рабочий диапазон и степень защиты датчика в направлении Z.
В датчике TP200 используются миниатюрные тензометрические преобразователи, обеспечивающие превосходную повторяемость и точность трехмерных измерений даже при использовании длинных щупов.
Использование тензоэлементов дает субмикронную повторяемость срабатывания и отсутствие лепесткового эффекта на диаграмме направленности, который присущ механическим датчикам. Использование СБИС типа ASIC гарантирует надежность датчика при количестве срабатываний, превышающем миллион.
В датчике TP200B используется та же технология, что и в модели TP200, однако он отличается повышенной вибростойкостью. Благодаря этой особенности уменьшается вероятность ложного срабатывания, вызываемого вибрациями датчика, которые передаются через элементы конструкции КИМ или возникают при использовании более длинных щупов и позиционировании с высокой скоростью.
Следует иметь в виду, что не рекомендуется применять датчик TP200B вместе с модулем LF или коленчатыми/звездообразными щупами.
Характеристика | TP200 | TP200B |
---|---|---|
Основное назначение |
КИМ с автоматическим управлением и повышенными требованиями к точности измерений | Аналогично TP200, но в тех случаях, когда велика вероятность ложных срабатываний |
Направление измерений |
6 осей: ±X, ±Y, ±Z | 6 осей: ±X, ±Y, ±Z |
Однонаправленная повторяемость (2σ, мкм) |
Уровень срабатывания 1: 0,40 мкм (0,000016 дюйма) Уровень срабатывания 2: 0,50 мкм (0,00002 дюйма) |
Уровень срабатывания 1: 0,40 мкм (0,000016 дюйма) Уровень срабатывания 2: 0,50 мкм (0,00002 дюйма) |
Отклонение при измерениях формы XY (2D) |
Уровень срабатывания 1: 0,80 мкм (0,000032 дюйма) Уровень срабатывания 2: 0,90 мкм (0,000036 дюйма) |
Уровень срабатывания 1: ±1 мкм (0,00004 дюйма) Уровень срабатывания 2: 1,2 мкм (0,000047 дюйма) |
Отклонение при измерениях формы XYZ (3D) |
Уровень срабатывания 1: ±1 мкм (0,00004 дюйма) Уровень срабатывания 2: 1,40 мкм (0,000056 дюйма) |
Уровень срабатывания 1: ±2,50 мкм (0,0001 дюйма) Уровень срабатывания 2: ±4 мкм (0,00016 дюйма) |
Повторяемость при смене модулей щупов | С SCR200: макс. ±0,50 мкм (0,00002 дюйма) Ручной режим: макс. ±1 мкм (0,00004 дюйма) |
С SCR200: макс. ±0,50 мкм (0,00002 дюйма) Ручной режим: макс. ±1 мкм (0,00004 дюйма) |
Усилие срабатывания (в точке касания наконечника щупа) | Плоскость XY (все модули): 0,02 Н Ось Z (все модули): 0,07 Н |
Плоскость XY (все модули): 0,02 Н Ось Z (все модули): 0,07 Н |
Усилие при перебеге (при смещении 0,5 мм) |
Плоскость XY (модуль SF/EO): от 0,2 до 0,4 Н |
Плоскость XY (модуль SF/EO): от 0,2 до 0,4 Н |
Масса (установочно-измерительный и контактный модули) | 22 г (0,78 унции) | 22 г (0,78 унции) |
Удлинитель, макс. длина (при установке в головку PH10) | 300 мм (11,81 дюйма) | 300 мм (11,81 дюйма) |
Макс. рекомендуемая длина щупа (щупы серии M2) | Модуль SF/EO: от 50 мм (1,97 дюйма), сталь, до 100 мм (3,94 дюйма), GF
Модуль LF: от 20 мм (0,79 дюйма), сталь, до 50 мм (1,97 дюйма), GF |
Модуль SF/EO: от 50 мм (1,97 дюйма), сталь, до 100 мм (3,94 дюйма), GF
Модуль LF: от 20 мм (0,79 дюйма), сталь, до 50 мм (1,97 дюйма), GF |
Крепление | Резьба M8 | Резьба M8 |
Используемый интерфейс | PI200, UCC | PI200, UCC |
Магазин для смены контактных модулей |
Автоматический: SCR200 |
|
Серия щупов | M2 | M2 |
