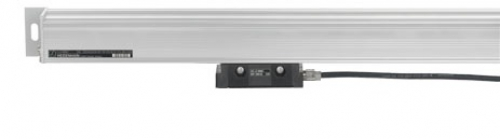

Закрытые датчики LS 688 C/LS 628 C HEIDENHAIN (ХАЙДЕНХАЙН)

Характеристики:

Закрытые датчики LS 688 C/LS 628 C HEIDENHAIN.

Для универсальных приложений. Для обычных применений ручных станках, таких как фрезерные или токарные станки, достаточно отображать шаги 10 мкм или 5 мкм. Такие этапы отображения предусмотрены линейными устройствами серии LS 300 и LS 600 с погрешностью ± 10 мкм на метр.

Закрытые датчики линейных перемещений выпускаются в следующих исполнениях:

с крупным профилем корпуса шкалы
– для высоких вибрационных нагрузок
– длина измерения до 30 м (по запросу до 72 м)
с компактным профилем корпуса шкалы
– для монтажа в ограниченном пространстве
– длина измерения до 1240 мм, до 2040 мм с
монтажной шиной или с зажимными элементами.

Техническая характеристика:

Характеристики	LS 688 C	LS 628 C
Стандарт измерения	Шкала стекла с градуировкой DIADUR
Степень точности	± 10 мкм
Длина измерения ML *	170, 220, 270, 320, 370, 420, 470, 520, 570, 620, 670, 720, 770, 820, 870, 920, 970, 1020, 1140, 1240, 1340, 1440, 1540, 1640, 1740, 1840, 2040, 2240, 2440, 2640, 2840, 3040
Инкрементные сигналы	1 VPP	TTL
Период решетки	20 мкм
Разделение края a	–	≤ 5 мкс
Ссылка	Расстояние кодировки
Рекомендуемый шаг измерения	10 мкм, 5 мкм
Источник питания	5 В постоянного тока ± 5% / <100 мА (без нагрузки)
Электрическое подключение	Отдельный переходный кабель, подключаемый к монтажному блоку
Длина кабеля	≤ 30 м (с кабелем HEIDENHAIN)
Скорость перемещения	≤ 60 м / мин
Требуемая движущая сила	≤ 5 N
Вибрация от 55 Гц до 2 000 Гц Удар 6 мс	≤ 150 м / с2 (EN 60 068-2-6) ≤ 300 м / с2 (EN 60 068-2-27)
Рабочая Температура	0 ° C до 50 ° C
Защита EN 60 529	IP 53 при установке в соответствии с инструкциями
вес	0,7 кг + 2 кг / м ML
