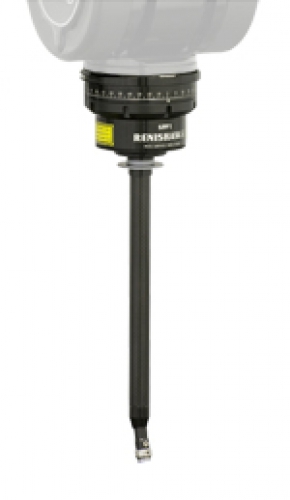

Датчик SFP1 для измерения шероховатости поверхностей, используемый в системе REVOДатчик SFP1 для измерения шероховатости поверхностей, используемый в системе Renishaw REVO
Характеристики:
Датчик SFP1 системы REVO делает измерения шероховатости поверхности органичной частью процедуры измерений на КИМ: пользователь может переключаться между режимом сканирования и измерением шероховатости поверхности так же, как это происходит в случае работы с датчиками других типов.
Измерение чистоты обработки/шероховатости поверхности
- Для измерения шероховатости обычно требовались ручные датчики или же было необходимо переносить деталь на специальную измерительную машину.
- Датчик SFP1 системы REVO позволил сделать контроль шероховатости поверхности органичной частью процедур измерений на КИМ.
- Результаты измерения шероховатости поверхности могут быть включены в единый отчет по измерениям.
Преимущества системы SFP1
- Благодаря использованию стандартного магазина для смены MRS и ячеек RCP смена держателей щупов и датчика SFP1 теперь выполняется автоматически. Это дает возможность полностью интегрировать процесс измерения шероховатости поверхности в стандартную программу измерений на КИМ.
- При работе датчика SFP1 используется возможность установки головки системы REVO в любое положение.
- Калибровка датчика выполняется путем измерения шероховатости поверхности калибровочного эталона (SFA), установленного в магазине MRS. Средствами программного обеспечения калибровки выполняется корректировка параметров внутри датчика в соответствии с калибровочным значением эталона.
- В датчике SFP1 предусмотрена пассивная ось С, что позволяет выполнять измерение шероховатости поверхности с любой стороны детали. Процесс изменения оси С выполняется полностью автоматически за счет установки оси B головки системы REVO для поворота датчика SFP1.
- Ячейка SFCP (ячейка оси C) установлена в магазине MRS; в ней предусмотрены подпружиненные стержни, что облегчает поворот оси С используя перемещение оси B головки REVO.
Характеристики датчика
- Датчик SFP1 представляет собой устройство для измерений интегральным методом; он имеет алмазный наконечник щупа с радиусом 2 мкм. Опора прижимается к поверхности силой, значение которой контролируется и составляет около 0,2 Н, а сила на наконечнике щупа равна 0,001 Н.
- Прямой SFS-1 и коленчатый SFS-2 держатели щупов были разработаны с целью облегчения доступа к элементам самого разного вида.
- Размеры датчика при установленном на нем прямом держателе щупа позволяют выполнять измерения внутри отверстия диаметром 10 мм на глубине до 100 мм.
- Диапазон измерения шероховатости: Ra от 6,3 до 0,05.
- Выходные данные: значения шероховатости Ra (среднеарифметическая), RMS (среднеквадратичная) и необработанные результаты передаются из ПО UCCServer в клиентское ПО для координатных измерений с использованием протокола I++ DME. Необработанные результаты могут быть в дальнейшем переданы в специализированные программные пакеты для анализа данных поверхностей с целью получения более подробных отчетов.
