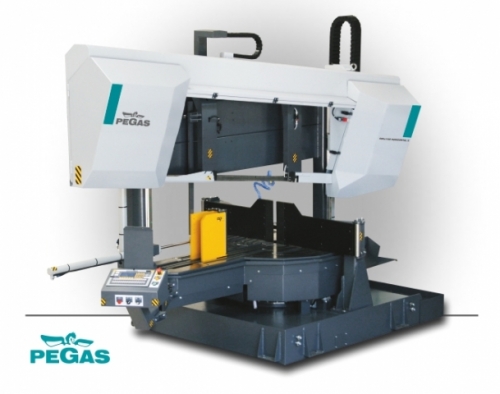

Двухстоечный полуавтоматический ленточнопильный станок PEGAS 600x1100 HORIZONTAL X (Чехия)

Характеристики:

600х1100 HORIZONTAL X высоко эффективный полуавтоматический двухстоечный станок для пиления конструкционных сталей профильного сечения. Из за большой жесткости возможно пилить и трудно обрабатываемые, легированные стали. Позволяет резать материал под углом с 60 градуса направо до 60 градуса налево.
Модификация  «Х» в основном исполнении предлагает  64-ти  битовую  систему управления.  Система  управления обеспечивает  электронно управляемую автоматическую регуляцию подачи инструмента в резание в зависимости от сопротивления резания, электронную настройку верхнего а нижнего положения консоли, иследование  скорости подачи в резание  и управление короткого хода  неподвижного кулачка тисков при движении  заготовки. Система управления подготовлена для связи с экстерными принадлежностями    (напр. управление рольгангов).

Конструкция:

•    Конструкция станка предназначена для экстремальных условии производственного процесса. Поэтому все опорные части станка из мощной сваренной стали.
•    Рама станка идет по линеарный направляющих (2 рельса, 4 тележки) высокой грузоподъемностю.
•    Инкрементальный датчик для контроли позиции рамы над заготовкой и концовой выключатель для настраивании нижней позиции.
•    Тиски с гидроцилиндром с большим ходом и разделенной губкой которая зажимает заготовку перед и за распилом (у перпендикулярной резки).
•    Поворотный стол укреплен на мощном шариковом подшипнике.
•    Передвижение поворотного стола с помощью гидромотора, червячной передачей и зубчатого колеса с гидравлической блокировкой поворота.  Индикация угла с помощью инкрементального датчика и магнитной лентой, отображается на дисплей. Функция RoTo (поворачивай в позицию) с автоматической настройкой поворотного стола в нужную позицию.
•    В оснащении поворотного стола входят 4 поддерживающие ролики, которые уменьшают трение заготовки проходя столом станка на минимум.
•    Направление полотна в пластинах из твердого сплава и в шкивах из литья.
•    Наклон пильного полотна против плоскости тисков есть 7 градусов. Это обеспечивает высшую мощность при резке профилей  и одновременно повышает срок службы пильного полотна.
•    Один направляющий полотна фиксирован, второй подвижный по линераный рельсах (2 рельсы, 4 подшипники) с большим сопротивлением.
•    Держатели направляющих полотна переналаживаемые в целом рабочем диапазоне.
•    Станок имеет автоматическую индикацию правильного натяжение полотна, натяжение полотна гидравлически.
•    Очищающая щётка с приводом электродвигателя (650 об/мин, D=120 mm ) обеспечивает совершенную очистку пильного полотна.
•    Привод посредством планетарного редуктора и трехфазного электродвигателя с бесступенчатой регуляцией окружной скорости пильного полотна преобразователем частоты.  Внимание:  Привод планетарным редуктором отвечает приводу с червячным редуктором и с двигателем приблизительно двухкратной мощностей.
•    безотходная система смазки. Система СОЖ (вода+масло) предлагается как опция, рекомендуем использовать только для перепендикулярного пиления сплошной заготовки
•    Мощная станина адаптированная для манипуляции краном.
•    Концевой выключатель натяжки полотна и открытия кожуха.
•    Управление 24 Вольт.
•    Шкаф распределителя оснащен на горизонтальной перекладине станка. Панель управления находится на поворотном кронштейне с двумя шарнирами. Оператор станка может подойти поближе к зоне резки (хорошо для подготовки реза). Старт резки возможно запустить после того, как оператор вместе с панелем покинул зону резки и переместился до безопасной зоны.
•    Станок оборудован терминалом управления MAHLER, которого частю является система Pegas ARP, позволяющая автоматическую регулировку скорости разреза в зависимости на противодействии резанной заготовки.  Система управления станка показывает рабочее данные как окружную скорость полотна, скорость подачи плеча в резание и состояния отделных рабочих подач. Частью системы являются и входы и выходы для присоединения специальных принадлежностей.
•    Регулировка подачи в распил с помощью гидроклапана который управляется серводвигателем. Из за этого станок имеет очень точную подачу в распил. Оператор в программу задает нужную скорость подачи (мм/мин) и станок сам сделает все для достижения этой подачи. Этот принцип управления не зависит от температуры масла (вязкости).
•    Гидроагрегат оснащен на перекладине между колоннами = лучшее охлаждение и лучший доступ. Гидроегрегат управляет функции станка. Жмут консоль в разрез, поднимает консоль, открывает и закрывает основные тиски. Станок возможно оборудовать регулировкой давления тисков.

Стандартная оснастка станка:

•    MINI LUBE - безотходная система смазки, выгодна при резке профилей,  тонкостенных труб и цветных металлов, необходим привод сжатого воздуха 6 бар.
•    NPH – рабельный транспортер стружки.
•    HPV – автоматическая  подача консоли направляющих  вместе с кулачком тисков.  Движение консоли направляющих соединено с движением кулачка тисков. По этой причине нет необходимо положение консоли настраивать вручную.
•    RTS - регуляция давления тисков
•    LIGHT - освещение рабочей зоны
•    преобразователь частоты
•    пильное полотно
•    набор инструментов
•    руководство по обслуживанию на диске CD

Рабочий цикл станка:

После старта цикла станок зажимает тиски, сделает разрез выбраной скоростей, в нижнем положении включает микродатчик  иконсоль поднимается в верхнее положение и тиски открываются

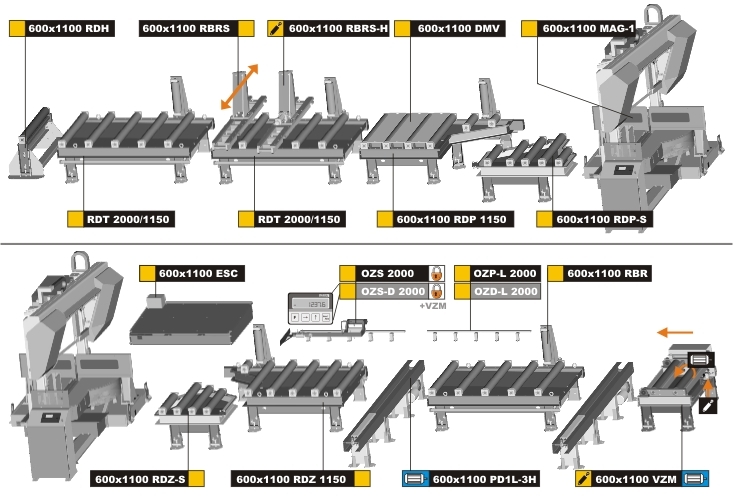

Принадлежности:
