Стоечные штативы с механизмом тонкой установки, на основании (FAB) NOGA
Характеристики:

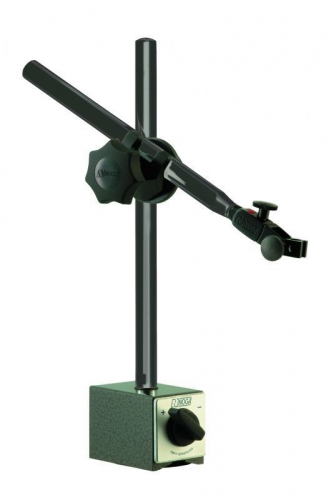

Стоечные штативы с механизмом тонкой установки, на основании (FAB) NOGA.
Характеристика:
- Стоечные штативы Noga с уникальной микроподачей на основании.
- Мощное магнитное основание с селектором вкл./выкл. магнита.
- Особый винтовой зажим для измерительных головок и тестовых индикаторов.
- Отверстия для стержней измерительной головки ø6мм, 8мм,3/8”, а также крепление «ласточкин хвост» и возможность крепления индикатора за ушко.
- Трех точечный зажим-крепление для мощной фиксации рычагов.
- Довольно простая и быстрая установка измерительной головки в необходимую позицию. Отполированная и окрашенная в черный цвет поверхность рычагов.
Параметры:

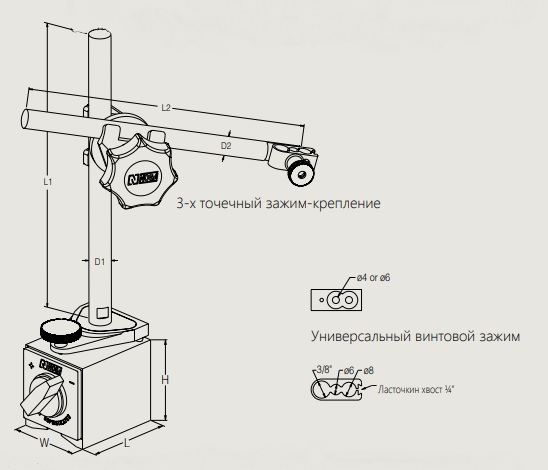

| Штатив | Длина и диаметр рычага | Магнит | 3-х точечный зажим-крепление | Универсальный винтовой зажим для индикаторов | |||||
| Заказ no. | Вес | Мачтовый/ Стоечный | Верхний Рычаг | Усилие | Размер | Заказ no. | Заказ no. | ||
| [Kg] | Диам.(D)x длинна (L1) | Диам.(D2)x длинна(L2) | [N] | W | L | H | |||
| PH3100 | 0.500 | ø 10 x 120 | ø 8 x 110 | 320 | 30 | 40 | 35 | PH0315 | FA1210 |
| PH2040 | 1.700 | ø 14 x 203 | ø 12 x 185 | 800 | 50 | 60 | 55 | PH0310 | FA1410 |
| PH4016 | 2.450 | ø 16 x 260 | ø 16 x 225 | 1000 | 50 | 70 | 55 | PH0312 | FA1410 |
