Характеристики:

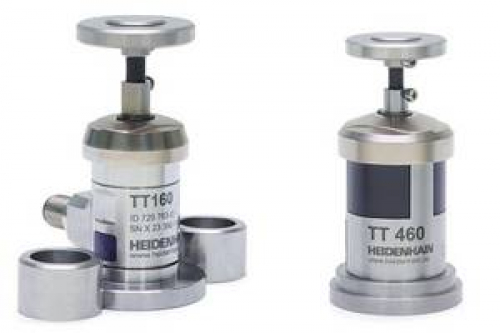

TT 160/TT 460 HEIDENHAIN.
Измерение инструмента на машине сокращает непроизводительные времена, повышает точность обработки и сокращает отходы и переработку обрабатываемых деталей. Благодаря тактильным TT-сенсорным датчикам и бесконтактным TL-лазерным системам HEIDENHAIN предлагает две совершенно разные возможности для измерения инструмента.
Техническая характеристика:
Кабель |
Радио и инфракрасные |
|
Инструментальный датчик |
TT 160 |
TT 460 |
Точность датчика |
≤ ± 15 мкм |
|
Повторяемость зонда Повторное зондирование с одного направления |
2 с ≤ 1 мкм при скорости зондирования 1 м / мин Типичные значения: 2 с ≤ 1 мкм при скорости зондирования 3 м / мин 2 с ≤ 4 мкм при скорости зондирования 5 м / мин |
|
Отклонение контакта |
≤ 5 мм во всех направлениях |
|
Сила отклонения |
Осевой: ок. 8 N Радиальный: прибл. 1 N |
|
Скорость зондирования |
≤ 5 м / мин |
|
Защита EN 60 529 |
IP68 |
|
Рабочая Температура |
10 ° C до 40 ° C |
|
Температура хранения |
-20 ° C до 70 ° C |
|
Масса |
≈ 0.3 кг |
≈ 0.4 кг |
Монтаж на |
|
|
Электрическое подключение |
Фланец M12, 8-контактный |
– |
Длина кабеля |
≤ 25 m |
– |
Питание |
DC 10 В до 30 В / ≤ 100 мА (без нагрузки) |
2 батареи (перезаряжаемые или не перезаряжаемые) |
Время работы |
– |
Обычно 90 ч 3) с щелочными батареями (входит в комплект поставки); Как правило, 400 ч 3) возможно с литиевыми батареями |
Интерфейс* |
HTL |
HTL, EnDat 2.2 |
Выходные сигналы |
|
– |
Уровни сигнала HTL |
U H ≥ 20 В при -I H ≤ 20 мА U L ≤ 2,8 В при I L ≤ 20 мА при номинальном напряжении 24 В пост. тока |
– |
Передача сигнала |
Кабель |
Радио или инфракрасная передача (по выбору) |
Приемопередатчик |
– |
|
TT-включение / выключение |
– |
Радио или инфракрасный сигнал (по выбору) от SE |
1) Сокращение времени работы, если есть много окружающего радио трафика или короткие, но частые интервалы зондирования 2) SE, разделяемые TS 460 и TT 460 3) С интерфейсом EnDat 4) Сокращение времени работы, если имеется высокий окружающий радиосигнал или если интервалы зондирования короткие и частые |
