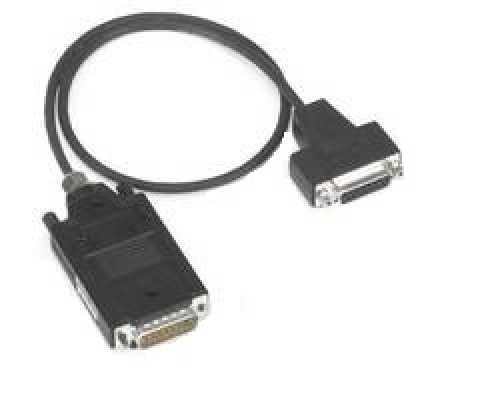

APE 371 HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
APE 371 HEIDENHAIN.
Интерфейсная электроника от HEIDENHAIN адаптирует сигналы датчика к интерфейсу последующей электроники. Они используются, когда последующая электроника не может напрямую обрабатывать выходные сигналы от кодеров или требуется дополнительная интерполяция сигналов.
Благодаря высокой степени защиты IP 65 интерфейсная электроника с коробчатой конструкцией хорошо подходит для грубой промышленной среды, например, при работе станков. Входы и выходы оснащены прочными соединительными элементами M23 и M12. Устойчивый корпус из литого металла обеспечивает защиту от физических повреждений, а также от электрических помех.
Интерфейсная электроника HEIDENHAIN доступна в различных механических конструкциях.
Техническая характеристика:
|
Характеристики |
APE 371 |
|||||||
|
Вход |
Инкрементные сигналы 1 VPP |
|||||||
|
Электрическое подключение* |
|
|||||||
|
Длина кабеля |
≤ 3 m |
|||||||
|
Входная частота 1) |
5-кратный |
200 kHz |
200 kHz |
133 kHz |
100 kHz |
80 kHz |
50 kHz |
25 kHz |
|
10-кратный |
200 kHz |
100 kHz |
66 kHz |
50 kHz |
40 kHz |
25 kHz |
12.5 kHz |
|
|
20-кратный |
100 kHz |
50 kHz |
33 kHz |
25 kHz |
20 kHz |
12.5 kHz |
6.25 kHz |
|
|
25-кратный |
80 kHz |
40 kHz |
26 kHz |
20 kHz |
16 kHz |
10 kHz |
5 kHz |
|
|
50-кратный |
40 kHz |
20 kHz |
13 kHz |
10 kHz |
8 kHz |
5 kHz |
2.5 kHz |
|
|
100-кратный |
20 kHz |
10 kHz |
6.6 kHz |
5 kHz |
4 kHz |
2.5 kHz |
1.25 kHz |
|
|
Вывод |
Инкрементные сигналы TTL |
|||||||
|
Электрическое подключение |
Разъем D-sub 15-контактный |
|||||||
|
Длина кабеля |
≤ 100 м с кабелем HEIDENHAIN |
|||||||
|
Разделение края a |
≥ 0,100 мкс |
≥ 0,220 мкс |
≥ 0,345 мкс |
≥ 0,465 мкс |
≥ 0,585 мкс |
≥ 0,950 мкс |
≥ 1,925 мкс |
|
|
Источник питания |
5 В ± 5%, измеренная в APE |
|||||||
|
Потребление тока |
5/10-кратная интерполяция: ≤ 120 мА |
|||||||
|
Рабочая Температура |
От 0 до 70 ° C |
|||||||
|
Температура хранения |
-30 до 70 ° C |
|||||||
|
Вибрация от 55 до 2000 Гц Удар 11 мс |
100 м / с2 (IEC 60 068-2-6) 200 м / с2 (IEC 60 068-2-27) |
|||||||
|
Защита |
IP 40 |
|||||||
|
Вес |
140 г (APE без кабеля, с электроникой) |
|||||||
