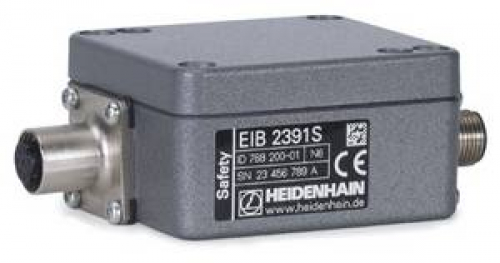

EIB 2391 S HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
EIB 2391 S HEIDENHAIN.
Интерфейсная электроника от HEIDENHAIN адаптирует сигналы датчика к интерфейсу последующей электроники. Они используются, когда последующая электроника не может напрямую обрабатывать выходные сигналы от кодеров или требуется дополнительная интерполяция сигналов.
Благодаря высокой степени защиты IP 65 интерфейсная электроника с коробчатой конструкцией хорошо подходит для грубой промышленной среды, например, при работе станков. Входы и выходы оснащены прочными соединительными элементами M23 и M12. Устойчивый корпус из литого металла обеспечивает защиту от физических повреждений, а также от электрических помех.
Интерфейсная электроника HEIDENHAIN доступна в различных механических конструкциях.
Техническая характеристика:
|
Характеристики |
EIB 2391 S |
|
Функциональная безопасность |
В зависимости от подключенного датчика и последующей электроники, подходит для приложений до
|
|
PFH |
26 x 10 -9 (относительно высоты нанесения ≤ 1 000 м над уровнем моря) |
|
Безопасное положение |
Определяется подключенным кодировщиком и последующей электроникой (например, по конфигурации); ЕИБ не влияет на безопасное положение |
|
Вход |
|
|
Интерфейс |
EnDat 2.2 |
|
Обозначение заказа |
EnDat22 |
|
Электрическое подключение |
Разъем M12 (гнездовой), 8-контактный |
|
Источник питания энкодера (U P2 ) |
5.1 В постоянного тока ± 0,15 В, макс. 2500 мВт |
|
Длина кабеля |
≤ 100 м 1) |
|
Вывод |
|
|
Интерфейс |
DRIVE-CLiQ |
|
Обозначение заказа |
DQ01 |
|
Электрическое подключение |
Разъем M12, 8-контактный |
|
Длина кабеля |
≤ 95 м Нет 2) |
|
Источник питания (U P1) |
24 В постоянного тока (от 16,0 до 28,8 В) |
|
Потребляемая мощность |
Максимум с 16,0 В: ≤ 4,1 Вт Типичный с 24 В: 1,1 Вт + 1,15 х Р Mtyp (где P Mtyp = стандартная потребляемая мощность энкодера) |
|
Рабочая Температура |
0 ° C до 60 ° C |
|
Температура хранения |
От -30 ° C до 70 ° C |
|
Вибрация от 55 до 2000 Гц Удар 11 мс |
100 м / с 2 (IEC 60 068-2-6) 200 м / с 2 (IEC 60 068-2-27) |
|
Защита |
IP 65 |
|
Вес |
180 г |
