Серия IBV 100 HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
Серия IBV 100 HEIDENHAIN.
Интерфейсная электроника от HEIDENHAIN адаптирует сигналы датчика к интерфейсу последующей электроники. Они используются, когда последующая электроника не может напрямую обрабатывать выходные сигналы от кодеров или требуется дополнительная интерполяция сигналов.

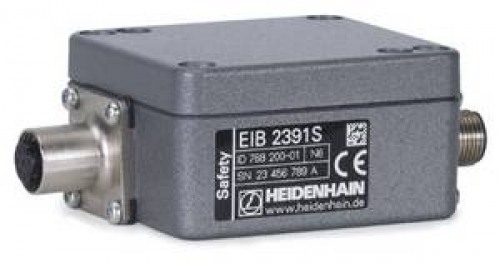

Благодаря высокой степени защиты IP 65 интерфейсная электроника с коробчатой конструкцией хорошо подходит для грубой промышленной среды, например, при работе станков. Входы и выходы оснащены прочными соединительными элементами M23 и M12. Устойчивый корпус из литого металла обеспечивает защиту от физических повреждений, а также от электрических помех.
Интерфейсная электроника HEIDENHAIN доступна в различных механических конструкциях.
Техническая характеристика:
|
Характеристики |
IBV 101 |
||||||||
|
Вход |
1 VPP |
||||||||
|
Электрическое подключение |
Фланец M23 (гнездовой) 12-контактный |
||||||||
|
Длина кабеля |
≤ 60 м для UP> 4,9 В ≤ 30 м при IEncoder ≤ 120 мА |
||||||||
|
Интерполяция |
IBV 101: 5-кратный, 10-кратный IBV 102: в 20 раз, в 25 раз, в 50 раз, в 100 раз |
||||||||
|
Входная частота 1) для интерполяции |
Номинальные значения 2) |
||||||||
|
|
IBV 101 |
5-кратный |
200 kHz |
200 kHz |
133 kHz |
100 kHz |
80 kHz |
50 kHz |
25 kHz |
|
10-кратный |
200 kHz |
100 kHz |
66 kHz |
50 kHz |
40 kHz |
25 kHz |
12.5 kHz |
||
|
IBV 102 |
20-кратный |
100 kHz |
50 kHz |
33 kHz |
25 kHz |
20 kHz |
12.5 kHz |
6.25 kHz |
|
|
25-кратный |
80 kHz |
40 kHz |
26 kHz |
20 kHz |
16 kHz |
10 kHz |
5 kHz |
||
|
50-кратный |
40 kHz |
20 kHz |
13 kHz |
10 kHz |
8 kHz |
5 kHz |
2.5 kHz |
||
|
100-кратный |
20 kHz |
10 kHz |
6.6 kHz |
5 kHz |
4 kHz |
2.5 kHz |
1.25 kHz |
||
|
Выход 1) |
TTL (с тактовой частотой) |
||||||||
|
Электрическое подключение |
Разъем M23 (гнездовой) 12-контактный |
||||||||
|
Длина кабеля |
≤ 25 m |
≤ 50 m |
≤ 75 m (Uas ≤ 50 м) |
≤ 100 м (Uas ≤ 50 м) |
|||||
|
Разделение края a |
≥ 0,100 мкс |
≥ 0,220 мкс |
≥ 0,345 мкс |
≥ 0,465 мкс |
≥ 0,585 мкс |
≥ 0,950 мкс |
≥ 1,925 мкс |
||
|
Контрольная метка Сигнал 1) |
Ширина импульса 90 ° с. или 270 ° элек. |
||||||||
|
Индикация сбоя 1) |
через сигнал обнаружения неисправности Uas или, кроме того, высокий импеданс Ua1 / Ua2 |
||||||||
|
Источник питания |
5 V ± 5 % |
||||||||
|
Потребление тока 3) |
IBV 101: 120 120 мА IBV 102: 130 130 мА |
||||||||
|
Рабочая Температура Температура хранения |
0 ° C до 70 ° C От -30 ° C до 80 ° C |
||||||||
|
Вибрация от 50 до 2 000 Гц Удар 11 мс |
≤ 100 м / с2 ≤ 300 м / с2 |
||||||||
|
Степень защиты |
IP 65 |
||||||||
|
вес |
Прибл. 0,3 кг |
||||||||
