Серия IBV 6000 HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
Серия IBV 6000 HEIDENHAIN.
Интерфейсная электроника от HEIDENHAIN адаптирует сигналы датчика к интерфейсу последующей электроники. Они используются, когда последующая электроника не может напрямую обрабатывать выходные сигналы от кодеров или требуется дополнительная интерполяция сигналов.

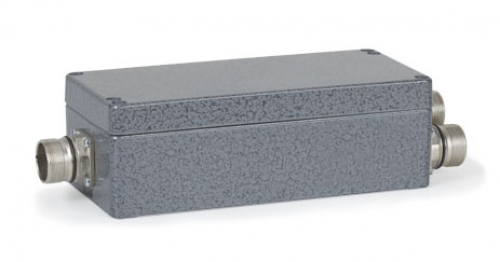

Благодаря высокой степени защиты IP 65 интерфейсная электроника с коробчатой конструкцией хорошо подходит для грубой промышленной среды, например, при работе станков. Входы и выходы оснащены прочными соединительными элементами M23 и M12. Устойчивый корпус из литого металла обеспечивает защиту от физических повреждений, а также от электрических помех.
Интерфейсная электроника HEIDENHAIN доступна в различных механических конструкциях.
Техническая характеристика:
|
Характеристики
|
IBV 6072 IBV 6172 IBV 6272 |
||||||||
|
Вход |
1 VPP |
||||||||
|
Электрическое подключение |
Фланец M23 (гнездовой), 12-контактный |
||||||||
|
Длина кабеля |
≤ 60 м при UP> 4,9 В ≤ 30 м при Iencoder ≤ 120 мА Обратите внимание на диапазон напряжения питания подключенного датчика |
||||||||
|
Интерполяция 1) |
IBV 6072: в 2 раза IBV 6172: 2-кратный (фиксированный), 5-кратный, 10-кратный (переключаемый) IBV 6272: нет интерполяции (фиксированная), 5-кратная, 10-кратная (переключаемая), 20-кратная, 25-кратная, 50-кратная, 100-кратная (переключаемая) |
||||||||
|
Входная частота 2) для интерполяции |
2-кратный |
500 kHz |
– |
– |
– |
– |
– |
– |
– |
|
5-кратный 10-кратный |
– – |
200 kHz 200 kHz |
200 kHz 100 kHz |
133 kHz 66 kHz |
100 kHz 50 kHz |
80 kHz 40 kHz |
50 kHz 25 kHz |
25 kHz 12.5 kHz |
|
|
20-кратный 25-кратный 50-кратный 100-кратный |
– – – – |
100 kHz 80 kHz 40 kHz 20 kHz |
50 kHz 40 kHz 20 kHz 10 kHz |
33 kHz 26 kHz 13 kHz 6.6 kHz |
25 kHz 20 kHz 10 kHz 5 kHz |
20 kHz 16 kHz 8 kHz 4 kHz |
12.5 kHz 10 kHz 5 kHz 2.5 kHz |
6.25 kHz 5 kHz 2.5 kHz 1.25 kHz |
|
|
Выходы |
1 VPP и TTL Следующие спецификации относятся к выходам TTL |
||||||||
|
Электрическое подключение |
Два фланцевых гнезда M23, 12-контактный |
||||||||
|
Длина кабеля |
≤ 100 м ( Uas ≤ 50 м) |
||||||||
|
Разделение краев a 1) |
≥ 0.150 мкс |
≥ 0,100 мкс |
≥ 0,220 мкс |
≥ 0,345 мкс |
≥ 0,465 мкс |
≥ 0,585 мкс |
≥ 0,950 мкс |
≥ 1,925 мкс |
|
|
Контрольная метка Сигнал 1) |
Ширина импульса 90 ° с. (не с IBV 6072) или 270 ° электрон. |
||||||||
|
Индикация сбоя 1) |
Через сигнал обнаружения неисправности Uas или, кроме того, высокий импеданс Ua1 / Ua2 |
||||||||
|
Питание |
5 В ± 0,25 В (только через Х2) |
||||||||
|
Потребление тока 3) |
IBV 6072: 60 60 мА IBV 6172: 90 90 мА IBV 6272: 130 130 мА |
||||||||
|
Рабочая Температура Температура хранения |
0 ° C до 70 ° C От -30 ° C до 80 ° C |
||||||||
|
Вибрация от 50 до 2 000 Гц Удар 11 мс |
≤ 10 м / с2 ≤ 300 м / с2 |
||||||||
|
Защита |
IP 65 |
||||||||
|
Вес |
0,7 кг |
||||||||
