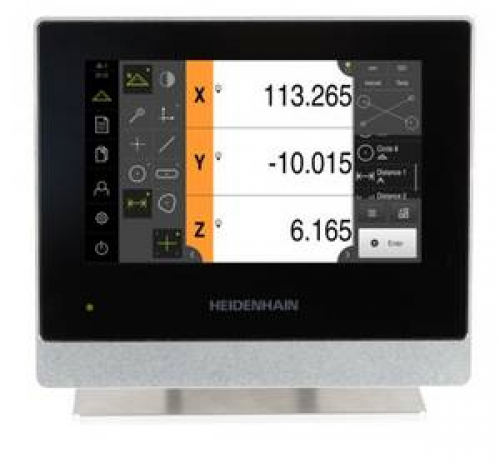

QUADRA-CHEK 2000 HEIDENHAIN (ХАЙДЕНХАЙН)

Характеристики:

QUADRA-CHEK 2000 HEIDENHAIN.

Измерительная электроника QUADRA-CHEK для профильных проекторов, измерительных микроскопов, 2-D и видео измерительных машин, а также CMMs измеряют точки на двухмерных контурах, в зависимости от версии либо автоматически, либо вручную с помощью перекрестия, оптическим распознаванием края или с помощью видеокамеры с отображением в реальном времени живого изображения и интегрированной обработки изображений. Для трехмерных контуров, таких как плоскости, цилиндры, конусы и сферы, точки измерения сохраняются зондированием с помощью сенсорного датчика.

В дополнительной версии с ЧПУ они также работают в качестве полнофункциональных элементов управления для позиционирования оси и могут автоматически выполнять программы измерения.

Функции:

• Получение измерительной точки через перекрестье.
• Создание измерительных программ (обучение).
• Ввод допусков и графическое отображение результатов измерений.
• Создание и вывод отчетов об измерениях.
• Управление пользователями.
• Measure Magic: автоматическое распознавание геометрий.

Техническая характеристика:

QUADRA-CHEK 2013	QUADRA-CHEK 2023	QUADRA-CHEK 2093
Оси	3 (XYZ) или (XYQ), одну из которых можно включить в качестве программного обеспечения
Интерфейс энкодера Входная частота	1 В PP / ≤ 400 кГц	TTL / ≤ 5 МГц	2 × 1 В PP / ≤ 400 кГц 1 × TTL / ≤ 5 МГц
Фактор деления	4096-кратный (при 1 В PP )
Шаг отображения	Регулируемая, макс. 8 цифр Линейные оси XYZ: до 0,00001 мм; угловая ось Q: до 0,00001 ° (00 ° 00 '00,1 ")
Дисплей	7-дюймовый цветной широкоэкранный экран (сенсорный экран 15: 9); разрешение: WVGA 800 x 480 пикселей для диалогов, входов, значений положения и графических функций
Функции	Приобретение двухмерных геометрических характеристик путем измерения, проектирования и определения геометрии Получение точек измерения через перекрестье Создание измерительных программ (обучение) Ввод допусков и графическое отображение результатов измерений Создание и вывод отчетов об измерениях Управление пользователями Measure Magic: автоматическое распознавание геометрии
Дополнительный вход энкодера (Вариант программного обеспечения AEI1)	Один дополнительный вход энкодера
Обнаружение оптического края (Опция программного обеспечения OED)	Автоматическое получение точек измерения с помощью оптического распознавания края
Компенсация ошибок	Линейный (LEC) и сегментированный линейный (SLEC) с использованием до 200 точек Калибровка прямоугольности; матричная компенсация (NLEC) с использованием до 99 х 99 точек
Интерфейс данных	1x Ethernet 100 Мбит / 1 Гбит (RJ45); 1x USB 2.0 Hi-Speed (тип A)
Другие подключения	Педальный переключатель для двух функций
Доп.оборудование	Multi-Pos и Duo-Pos, держатель Multi-Pos, силовой кабель, стандарт калибровки, двухмерная демонстрационная часть, переходник (HEIDENHAIN TTL для RSF и Renishaw TTL), ножной переключатель, держатель, волоконно-оптический кабель, адаптер (HEIDENHAIN 11 μA преобразование расположения штырей SS )
Подключение питания	От 100 до 240 В (± 10%), от 50 Гц до 60 Гц (± 5%), ≤ 38 Вт
Рабочая Температура	0 ° C до +45 ° C (температура хранения от -20 ° C до +70 ° C)
Защита EN 60 529	IP 65, задняя панель IP 40
Монтаж	Стойка Multi-Pos или Duo-Pos; Держатель Multi-Pos; монтажные системы с отверстием диаметром 50 мм х 50 мм
Масса	Единица: 1,3 кг Блок с Duo-Pos: 1,5 кг Блок с подставкой Multi-Pos: 2,0 кг Блок с держателем Multi-Pos: 1,7 кг
