ND 500 HEIDENHAIN (ХАЙДЕНХАЙН)

Характеристики:

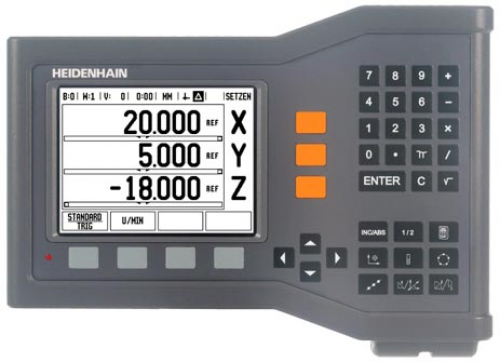

ND 500 HEIDENHAIN.

Цифровые индикаторы для ручных станков повышают вашу производительность. Вы экономите время, увеличиваете точность размеров готовой детали и наслаждаетесь удобной работой. Он не играет никакой роли в том, что вы оснастили новую или подержанную машину цифровым считыванием. Цифровые индикаторы HEIDENHAIN могут быть легко переоборудованы в любую модель машины или оборудования независимо от приложения и количества отображаемых осей.

Практические функции и циклы доступны для различных приложений. Функция отображения расстояния до выхода с графическим позиционирующим устройством позволяет быстро и надежно приближаться к следующему номинальному положению, переходя к значению дисплея, равному 0. И POSITIP ускоряет мелкосерийное производство. Повторяющиеся последовательности обработки могут быть сохранены в виде программы.

Серия ND 500.

Цифровое считывание для фрезерных, сверлильных и расточных станков, а также токарных станков с двумя или тремя осями:
• Монохромный экран.
• Мембранная клавиатура.

Техническая характеристика:

ND 522	ND 523
Оси	2 оси от А до Я	3 оси от A до Z и ZS
Входы энкодера	2 x TTL; D-sub 9-контактный	3 x TTL; D-sub 9-контактный
Входная частота	100 kHz
Период сигнала	2 мкм, 4 мкм, 10 мкм, 20 мкм, 40 мкм, 100 мкм, 10 240 мкм, 12 800 мкм
Количество строк	Любые
Оценка	1/2/4-кратный
Шаг отображения 1)	Линейная ось: от 1 мм до 0,000 1 мм; 0,005 с LS 328 / LS 628 Угловая ось: от 1 ° до 0,000 1 ° (00 ° 00 '01' ')
Дисплей	Монохромный плоский экран для значений позиции, диалоговых и входных дисплеев, графических функций и поддержки графического позиционирования
Отображение состояния	Режим работы, REF, номер опорной точки, номер инструмента, дюймы, масштаб, дисплей скорости подачи, секундомер
Для фрезерования / сверления / растачивания	Компенсация инструмента R +, R-
Для поворота	Отображение радиуса / диаметра Отдельный или суммарный дисплей для Z и ZO
Функции	Дата 10 16 инструментов REF оценка знака ссылки на кодированное расстояние и одиночные опорные метки Отображение расстояния до выхода с номинальным входом в абсолютном или инкрементном значениях Мониторинг контуров Коэффициент масштабирования переключение мм / дюйм HELP: инструкции по эксплуатации на экране INFO: секундомер, карманный калькулятор, калькулятор данных для резки (для фрезерования), калькулятор конусности (для поворота)
Для фрезерования / сверления / растачивания	Расчет позиций для шаблонов отверстий (круговые рисунки, а также линейные узоры) Коррекция радиуса инструмента
Для поворота	Замораживание позиции инструмента для отвода
Компенсация ошибок	Ошибка оси: линейная и многоточечная до 200 точек Компенсация люфта: для измерения длины с помощью шарикового винта и поворотного датчика
Интерфейс данных	Разъем USB типа B; 115 200 бод Для вывода измеренных значений и параметров Для ввода параметров, дистанционное управление ключами и командами
Доп. оборудование	Основание, кронштейн
Подключение питания	От 100 В до 240 В переменного тока (от -15% до + 10%), от 48 Гц до 62 Гц; 54 Вт
Рабочая Температура	0 ° C до 45 ° C (температура хранения от -20 ° C до 70 ° C)
Защита EN 60 529	IP 40, IP 54 на передней панели
Вес	Прибл. 2,6 кг
1) Зависит от периода сигнала или количества подключенного кодера
