POSITIP 880 HEIDENHAIN (ХАЙДЕНХАЙН)

Характеристики:

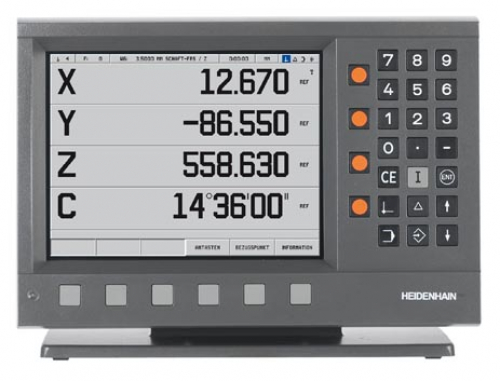

POSITIP 880 HEIDENHAIN.

Цифровые индикаторы для ручных станков повышают вашу производительность. Вы экономите время, увеличиваете точность размеров готовой детали и наслаждаетесь удобной работой. Он не играет никакой роли в том, что вы оснастили новую или подержанную машину цифровым считыванием. Цифровые индикаторы HEIDENHAIN могут быть легко переоборудованы в любую модель машины или оборудования независимо от приложения и количества отображаемых осей.

Практические функции и циклы доступны для различных приложений. Функция отображения расстояния до выхода с графическим позиционирующим устройством позволяет быстро и надежно приближаться к следующему номинальному положению, переходя к значению дисплея, равному 0. И POSITIP ускоряет мелкосерийное производство. Повторяющиеся последовательности обработки могут быть сохранены в виде программы.

Цифровое считывание для фрезерных, сверлильных и расточных станков с шестью осями, а также токарных станков:

• Цветной экран.
• Память программ.

• Всплескная клавиатура с полным ходом.
• Переключение входов / выходов (через IOB 89).

Техническая характеристика:

POSITIP 880
Оси	До 6 осей от A до Z и ZO, ZS
Входы энкодера	6 x 1 VPP, 11 μAPP или EnDat 2.1; D-sub женский 15-контактный (автоматическое распознавание интерфейса)
Входная частота	≤ 100 kHz
Период сигнала	0,128 мкм, 2 мкм, 4 мкм, 10 мкм, 20 мкм, 40 мкм, 100 мкм, 10 240 мкм, 12 800 мкм
Количество строк	Любые
Фактор деления	Максимум. 1024-кратное
Шаг отображения 1)	Линейная ось: от 1 мм до 0,005 мкм Угловая ось: от 0,01 до 0,000 1 ° (00 ° 00 '01' ')
Дисплей	Цветной плоский экран для значений позиции, диалоговых и входных дисплеев, графических функций, поддержки графического позиционирования и контроля контуров
Отображение состояния	Режим работы, REF, номер опорной точки, номер инструмента, дюймы, масштаб, дисплей скорости подачи, секундомер
Для фрезерования / сверления / растачивания	Компенсация инструмента R +, R-
Для поворота	Радиус / диаметр дисплея; отдельный или суммарный дисплей для Z и ZO
Функции	REF оценки опорной метки для кодированным расстоянием или отдельных опорных меток Режим «расстояние в ход», вход номинального положения (абсолютный или инкрементный) Коэффициент масштабирования Мониторинг контуров с функцией увеличения Любые комбинации осей HELP: инструкции по эксплуатации на экране INFO: секундомер, карманный калькулятор, калькулятор данных для резки (для фрезерования), калькулятор конусности (для поворота)
Для фрезерования / сверления / растачивания	99 баз данных и 99 инструментов Расчет позиций для шаблонов отверстий (круговые рисунки, а также линейные узоры) Коррекция радиуса инструмента Функция зондирования для получения данных с помощью краевого искателя KT: «Edge», «Centerline» и «Circle center» Позиционирующие средства для фрезерования и черновой обработки кармана прямоугольника
Для поворота	1 базовая единица, 99 инструментов Положение замораживания инструмента для отвода Негабаритные надбавки
Программирование	До 999 программных блоков для каждой программы; возможность субпрограммирования с поворотом и зеркалированием; обучающее программирование
Циклы для фрезерования / сверления Для поворота	Линейные сегменты, круговые дуги, фаски, круглые и линейные отверстия, прямоугольные карманы Линейные сегменты, круговые дуги, фаски, многопроходные
Компенсация ошибок	Линейная и многоточечная, до 128 точек измерения
Интерфейсы Serial параллельный	RS-232-C / V.24 300 до 115 200 бод Для вывода программ, измеренных значений и параметров Для загрузки программ и параметров Centronics для вывода измеренных значений
Переключение ввода / вывода	Через внешний блок ввода / вывода IOB 89 1 вход для искателя кромок KT
Доп.оборудование	Наклонная подрезка KT (фрезерная), наклоняемое / поворотное крепление, поворотная консоль
Подключение питания	От 100 до 240 В переменного тока (от -5% до + 10%), от 48 Гц до 62 Гц; 35 Вт
Рабочая Температура	0 ° C до 45 ° C (температура хранения от -20 ° C до 70 ° C)
Защита EN 60 529	IP 40, IP 54 на передней панели
Вес	3,2 кг
1) Зависит от периода сигнала или количества подключенного кодера
