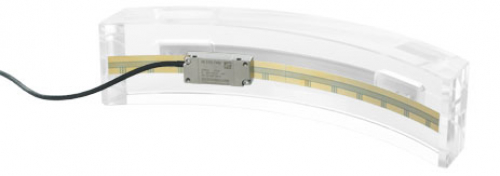

Угловые датчики серия ERA 7000 HEIDENHAIN (ХАЙДЕНХАЙН)

Характеристики:

Угловые датчики серия ERA 7000 HEIDENHAIN.

Угловые датчики с градуировкой на стальной ленте.

Область применения:

- большие поворотные столы, телескопы, специальные применения;
- диапазон очень большого диаметра;
- полнодиапазонные и сегментные версии;
- высокая вариабельность диаметра;
- высокая точность;
- лента на внутреннем или внешнем масштабе.

Техническая характеристика:

Характеристики	AK ERA 7480
Сопряжение	1 В PP
Частота среза -3 дБ	≥ 350 kHz
Электрическое подключение	Кабель 1 м с муфтой М23 (12-контактный)
Длина кабеля	≤ 150 м (с кабелем HEIDENHAIN)
Питание	DC 5 В ± 0,5 В
Потребляемый ток	<100 мА (без нагрузки)
Вибрация от 55 до 2000 Гц Удар 6 мс	≤ 200 м / с 2 (EN 60 068-2-6) ≤ 1000 м / с 2 (EN 60 068-2-27)
Рабочая Температура	От -10 ° C до 80 ° C
масса	≈ 20 г (без кабеля)

Характеристики		MSB ERA 7400 C полная версия Версия сегмента MSB ERA 7401 C
Стандарт измерения Период решетки Коэффициент расширения		Стальная лента с отделкой METALLUR 40 мкм α ≈ 10.5 · 10–6 K–1
Периоды сигнала		36 000	45 000	90 000
Точность окончания		±3.9”	±3.2”	±1.6”
Ошибка интерполяции за период сигнала		±0.4”	±0.3”	±0.1”
Точность кассеты		± 3 мкм / м длины ленты
Опорные метки		Расстояние кодировки
Диаметр диафрагмы шкалы *	Полный круг	458.62 mm	573.20 mm	1146.10 mm
	сегмент	≥ 400 mm
Мех. допустимая скорость		≤ 250 об / мин	≤ 250 об / мин	≤ 220 об / мин
Допустимое осевое перемещение		≤ 0,5 мм (скотч относительно сканирующей головки)
Допустимый коэффициент расширения вала		α therm ≈ 9 · 10 -6 K -1 до 12 · 10 -6 K -1
Защита EN 60 529		Полный энкодер в установленном состоянии: IP00
масса		≈ 30 г / м
