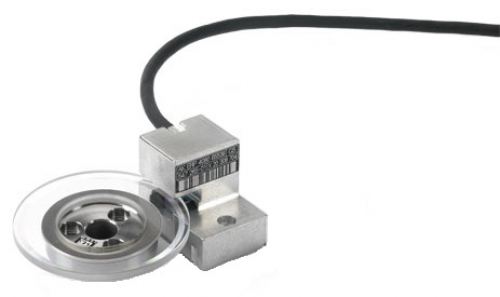

Угловые датчики ERP 4080/ERP 8080 HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
Угловые датчики ERP 4080/ERP 8080 HEIDENHAIN.
Угловые датчики с градуировкой на стеклянном диске.
Область применения:
- поворотные оси высокого разрешения с высокой воспроизводимостью;
- очень большое количество периодов сигнала;
- небольшое место для монтажа;
- малая интерполяционная погрешность и низкий уровень шума.
Техническая характеристика:
|
Характеристики |
AK ERP 4080 |
AK ERP 8080 |
|
Сопряжение |
1 В PP |
|
|
Частота среза -3 дБ |
≥ 250 kHz |
|
|
Электрическое подключение |
Кабель 1 м, с разъемом D-sub (15-контактный) |
|
|
Длина кабеля |
≤ 30 м (с кабелем HEIDENHAIN) |
|
|
Питание |
DC 5 В ± 0,25 В |
|
|
Потребляемый ток |
≤ 150 мА (без нагрузки) |
|
|
лазер |
Сканирующая головка и дискретный диск: класс 1 Сканирующая головка не установлена: класс 3B Используемый лазерный диод: класс 3B |
|
|
Вибрация от 55 до 2000 Гц Удар 6 мс |
≤ 50 м / с 2 (EN 60 068-2-6) ≤ 500 м / с 2 (EN 60 068-2-27) |
|
|
Рабочая Температура |
15 ° C до 40 ° C |
|
|
масса |
≈ 33 г (без кабеля) |
|
| Характеристики |
TKN ERP 4000 (шкала) |
TKN ERP 8000 (шкала) |
|
Стандарт измерения |
Фазовая решетка на стекле |
|
|
Сигнальные периоды |
131 072 |
360 000 |
|
Точность окончания |
±2” |
±1” |
|
Ошибка интерполяции за период сигнала |
±0.1” |
±0.05” |
|
Опорные метки |
- |
|
|
Внутренний диаметр ступицы |
8 mm |
50 mm |
|
Мех. допустимая скорость |
≤ 300 об / мин |
≤ 100 об / мин |
|
Момент инерции |
5 · 10 -6 кгм |
250 · 10 -6 кгм |
|
Допустимое осевое перемещение измеряемого вала |
≤ ± 0,01 мм (включая колебание) |
|
|
Защита EN 60 529 |
Полный датчик в установленном состоянии: IP00 (для чистых помещений) |
|
|
масса |
≈ 36 g |
≈ 180 g |
