Характеристики:

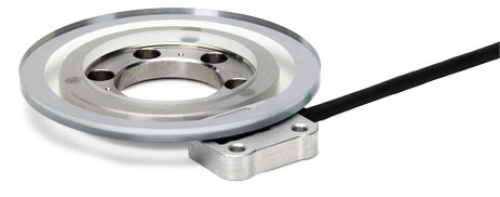

Угловые датчики ERO 6000 HEIDENHAIN.
Область применения:
- поворотные оси высокого разрешения с высокой воспроизводимостью;
- очень большое количество периодов сигнала;
- небольшое место для монтажа;
- малая интерполяционная погрешность и низкий уровень шума.
Техническая характеристика:
Характеристики |
AK ERO 6080 |
AK ERO 6070 |
|
|
Сопряжение |
1 В PP |
TTL x 5 |
TTL x 10 |
TTL x 50 |
Сигнал референтной метки |
Прямоугольный импульс |
|||
Интегрированная интерполяция * |
– |
5-кратный |
10-кратный |
50-кратный |
Частота среза -3 дБ |
≥ 200 kHz |
– |
– |
– |
Частота сканирования |
– |
≤ 200 kHz |
≤ 100 kHz |
≤ 25 kHz |
Разделение края a |
– |
≥ 0,220 мкс |
≥ 0,220 мкс |
≥ 0,175 мкс |
Электрическое подключение |
3-метровый кабель с 15-контактным разъемом D-sub; на электронике интерфейса ERO 6070 в разъеме |
|||
Длина кабеля |
≤ 30 m |
|||
Питание |
DC 5 В ± 0,25 В |
|||
Потребляемый ток |
<100 мА (без нагрузки) |
<200 мА (без нагрузки) |
||
Вибрация от 55 до 2000 Гц Удар 6 мс |
≤ 200 м / с 2 (EN 60 068-2-6) ≤ 500 м / с 2 (EN 60 068-2-27) |
|||
Рабочая Температура |
0 ° C до 50 ° C (от 32 ° F до 122 ° F) |
|||
Масса сканирующей головки соединитель кабель |
≈ 6 г (без кабеля) ≈ 32 g ≈ 22 г / м |
≈ 6 г (без кабеля) ≈ 140 g ≈ 22 г / м |
Характеристики |
TKN ERO 6000 |
|
Стандарт измерения |
Отбор по шкале METALLUR на стекле |
|
Периоды сигнала * |
9000 |
18 000 |
Точность окончания |
±5” |
±3.5” |
Ошибка интерполяции за период сигнала |
±2” |
±1” |
Опорные метки |
Один |
|
Внутренний диаметр ступицы |
25 mm |
95 mm |
Наружный диаметр круговой шкалы |
71 mm |
150 mm |
Мех. допустимая скорость |
≤ 1600 об / мин |
≤ 800 об / мин |
Момент инерции |
44 x 10 -6 кгм 2 |
1,1 х 10 -3 кгм 2 |
Допустимое осевое движение |
≤ 0.1 mm |
|
Защита EN 60 529 |
Полный энкодер в установленном состоянии: IP00 |
|
масса |
≈ 84 g |
≈ 323 g |
