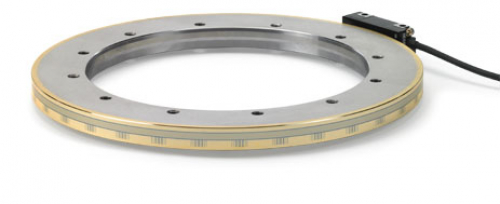

Угловые датчики серия ERA 4000 HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
Угловые датчики серия ERA 4000 HEIDENHAIN.
Угловые датчики с градуировкой на стальном барабане.
Область применения:
- поворотные столы, поворотные головки, точные, высокодинамичные двигатели;
- большой диаметр;
- высокая допустимая скорость вращения вала;
- высокая точность;
- различные формы барабана;
- разные количества линий на диаметр;
- защитная крышка для повышенной устойчивости к загрязнению.
Техническая характеристика:
|
Характеристики |
AK ERA 4280 период окончания 20 мкм AK ERA 4480 период окончания 40 мкм AK ERA 4880 период окончания 80 мкм |
|
Сопряжение |
1 В PP |
|
Частота среза -3 дБ |
≥ 350 kHz |
|
Электрическое подключение |
Кабель 1 м с муфтой М23 (12-контактный) |
|
Длина кабеля |
≤ 150 м (с кабелем HEIDENHAIN) |
|
Питание |
DC 5 В ± 0,5 В |
|
Потребляемый ток |
<100 мА (без нагрузки) |
|
Вибрация от 55 до 2000 Гц Удар 6 мс |
≤ 200 м / с 2 (EN 60 068-2-6) ≤ 1000 м / с 2 (EN 60 068-2-27) |
|
Рабочая Температура |
От -10 ° C до 80 ° C |
|
Масса сканирующей головки |
≈ 20 г; сканирующая головка для защитного кожуха: ≈ 35 г (каждый без кабеля) |
|
Характеристики |
TTR ERA 4200 C период окончания 20 мкм TTR ERA 4400 C период окончания 40 мкм TTR ERA 4800 C период окончания 80 мкм |
|||||||||
|
Стандарт измерения Коэффициент расширения |
Стальной барабан α ≈ 10.4 · 10–6 K–1 |
|||||||||
|
Периоды сигнала / ошибка интерполяции за период сигнала |
ERA 4200 |
12 000/±1.1” |
16 384/±0.8” |
20 000/±0.7” |
28 000/±0.5” |
32 768/±0.4” |
40 000/±0.4” |
52 000/±0.3” |
– |
– |
|
ERA 4400 |
6000/±2.2” |
8192/±1.6” |
10 000/±1.3” |
14 000/±1.0” |
16 384/±0.8” |
20 000/±0.7” |
26 000/±0.5” |
38 000/±0.4” |
44 000/±0.3” |
|
|
ERA 4800 |
3000/±4.4” |
4096/±3.2” |
5000/±2.6” |
7000/±1.9” |
8192/±1.6” |
10 000/±1.3” |
13 000/±1.0” |
– |
– |
|
|
Точность окончания |
±5” |
±3.7” |
±3” |
±2.5” |
±2” |
|||||
|
Опорные метки |
Дистанционно-кодированный или один |
|||||||||
|
Внутренний диаметр барабана * |
40 mm |
70 mm |
80 mm |
120 mm |
150 mm |
180 mm |
270 mm |
425 mm |
512 mm |
|
|
Наружный диаметр барабана * |
76.75 mm |
104.63 mm |
127.64 mm |
178.55 mm |
208.89 mm |
254.93 mm |
331.31 mm |
484.07 mm |
560.46 mm |
|
|
Мех. допустимая скорость |
10 000 об / мин |
8500 об / мин |
6250 об / мин |
4500 об / мин |
4250 об / мин |
3250 об / мин |
2500 об / мин |
1800 об / мин |
1500 об / мин |
|
|
Момент инерции |
0,27 · 10-3 кгм 2 |
0,81 · 10-3 кгм 2 |
1,9 · 10 -3кгм 2 |
7.1 · 10 -3кгм 2 |
12 · 10 -3кгм 2 |
28 · 10 -3кгм 2 |
59 · 10 -3кгм 2 |
195 · 10-3 кгм 2 |
258 · 10-3 кгм 2 |
|
|
Допустимое осевое перемещение |
≤ ± 0,5 мм (барабан шкалы относительно сканирующей головки) |
|||||||||
|
Защита * EN 60 529 |
Полный датчик в установленном состоянии: |
|||||||||
|
Без защитного покрытия |
IP00 |
|||||||||
|
С защитным кожухом 2) и сжатым воздухом |
IP40 |
IP40 |
IP40 |
IP40 |
IP40 |
IP40 |
IP40 |
– |
||
|
масса |
Масштабирование |
≈ 0.28 kg |
≈ 0.41 kg |
≈ 0.68 kg |
≈ 1.2 kg |
≈ 1.5 kg |
≈ 2.3 kg |
≈ 2.6 kg |
≈ 3.8 kg |
≈ 3.6 kg |
|
Защитное покрытие |
≈ 0.07 kg |
≈ 0.1 kg |
≈ 0.12 kg |
≈ 0.17 kg |
≈ 0.22 kg |
≈ 0.26 kg |
≈ 0.35 kg |
|||
