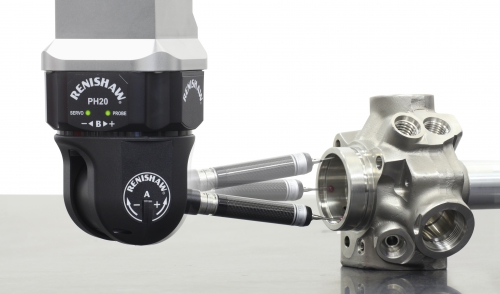

Система 5-осевой головки Renishaw PH20 с контактным триггерным датчиком

Характеристики:

Неоспоримые преимущества новой головки Головка PH20 представляет собой еще одно новаторское изделие для измерений от компании Renishaw, применение которого радикально меняет уровень характеристик координатно-измерительной машины (КИМ). Впервые технология измерений по 5 осям, разработанная специально для получившей исключительно широкое признание измерительной системы REVO, становится доступной при использовании контактных триггерных датчиков на КИМ любых габаритов

Используемый в устройстве PH20 уникальный алгоритм "касания головкой" позволяет выполнять измерения в отдельных точках при перемещении только самой головки, а не подвижных органов КИМ. За счет быстрых поворотов головки измерения в точках выполняются быстрее, причем с повышенной точностью и повторяемостью. Кроме того, перемещение по 5 осям исключает затраты времени, связанные с шаговым изменением углового положения головки. Все эти факторы, действующие в совокупности, позволяют обычно получать 3-кратное повышение производительности по сравнению с традиционными системами.

Неоспоримые преимущества новой головки Неоспоримые преимущества новой головки

Перемещение головки PH20 с использованием 5-й оси В отличие от традиционных методов измерения контактными триггерными датчиками, когда высокая скорость выполнения измерений неизбежно влечет за собой ускорение перемещений вдоль трех осей КИМ, в устройстве PH20 применяется особый метод перемещения головки, разработанный специально для получившей исключительно широкое признание измерительной системы REVO. Это позволяет свести к минимуму динамические ошибки КИМ при повышенных скоростях сканирования.

Метод "умной" головки позволяет быстро выполнять измерения контактным триггерным датчиком, используя так называемые "касания головкой": при этом считывание данных в точках измерений осуществляется путем перемещения одной только головки, а не узлов КИМ. За счет быстрых поворотов головки измерения в точках выполняются быстрее, причем с повышенной точностью и повторяемостью.

Пятиосевое перемещение головки PH20

Удобный доступ к элементам под любым углом

Диапазон оси головки PH20 Возможность позиционирования головки PH20 в любом положении гарантирует оптимальные условия для доступа к различным элементам, причем при минимальном количестве смен щупов.

Выполнение перемещений одновременно по 5 осям позволяет измерять на КИМ более крупные детали: это стало возможным за счет уменьшения того свободного пространства вокруг детали, которое требуется для поворота головки.

Головка PH20 автоматически самовыставляется относительно системы координат детали, что позволяет избегать соударений со щупом, а также устраняет необходимость в крепежных приспособлениях высокой точности.

Снижение времени калибровки

Использование уникального метода "подразумеваемой калибровки", разработанного для головки PH20, дает возможность определять ориентацию головки и положение датчика сразу, за одну операцию, что позволяет в дальнейшем выполнять измерения при любом угловом положении головки. Далее, перед работой с каким-либо модулем, требуется выполнить всего нескольких касаний калибровочной сферы. (При необходимости можно воспользоваться расширенными возможностями измерений: для этого следует выполнить калибровку наконечника датчика при ориентации, требующейся для измерения элемента.)

При регулярном повторении калибровки (в целях удовлетворения требований контроля качества или после поломки датчика) происходит суммирование выигрыша по времени за счет описанных функций.

Признанный стандарт отрасли встроенный датчик TP20

Модули PH20 и TP20 При работе с головкой PH20 пользователи сразу же получают в свое распоряжение целую серию испытанных на практике модулей датчика TP20. Эти модули обеспечивают широкий выбор усилий срабатывания, возможность измерения в особых направлениях, а также предусматривают различные удлинители. Разъемная конструкция модулей позволяет обеспечивать защиту от столкновений; автоматическая смена модулей осуществляется с использованием магазина для смены MCR20.
