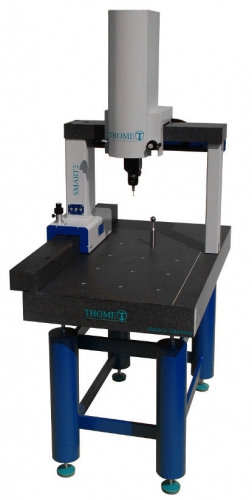

КИМ SMART ручного управления Thome-Prazision (Томэ Прэцизион, Германия)

Характеристики:

Область измерения от 600/400/300 до 800/400/300.

Координатно-измерительная машина ручного управления SMART от  THOME Präzision Germany легка в эксплуатации. Ей присущи: простой сервис, высокая точность и надежность.

Координатно-измерительная машина ручного управления SMART  сделана в Германии.

Два ручных маховика на каждой оси позволяют осуществлять точное позиционирование всех трех осей. Большой маховик позволяет оператору быстро позиционировать  КИМ.  С помощью маленького колеса оператор может производить точное позиционирование и малый ход. Каждая ось может быть отдельно от других зафиксирована с помощью специального переключателя.

Направляющие изготовлены из высокоточного гранита в сочетании с точными воздушными подшипниками.  Опорная рама имеет систему двойного демпфера пассивных колебаний.

К КИМ подходят все датчики Renishaw. Ручная индексируемая измерительная головка MH20i со встроенным корпусом датчика TP20, позволяет легко заменять наконечники и с повторяемостью переориентировать датчики.

Совместимое с Windows программное обеспечение CAPPS позволяет легко решить даже самые сложные задачи по измерениям. Управление программой осуществляется через мышь. "Click and Control"

Благодаря уникальному модулю визуализации графически интерактивные результаты измерений, сделанные оператором, могут быть представлены в табличных или графических протоколах.

Имеется возможность использования CAD/CAM-интерфейсов типа VDA, IGES, STEP CATIA V4, CATIA V5, UNIGRAPHICS, ProE.

Точность КИМ SMART MPEE=3+L/250[мкм] и MPEp=3,5[мкм].

Преимущества КИМ SMART ручного управления Thome-Prazision:

• Проста в эксплуатации
•  Быстрый результат
• Совместимое с Windows программное обеспечение CAPPS "Click and Control"
• Программируемая траектория измерения
• Допуск  на форму и расположение
• Графическая и цифровая презентация результатов измерения
• Работа с данными CAD
• Локальная фиксация всех осей
• Регулировка всех осей
• Высокоточные наплавляющие на воздушных подшипниках
• Термоустойчивые высококачественные гранитные направляющие
• Двойные амортизаторы пассивных колебаний, встроенные в опорную раму
• Поворотная измерительная головка MIP от Renishaw
• Контроль измерения поверхностей любой формы, основанный на данных CAD
• Гарантия 24 месяца на механику.

Особенность КИМ SMART ручного управления Thome-Prazision:

Ручные маховики для точного позиционирования. Каждая ось может быть закреплена отдельно.

Еще фото CMM Smart:

Обзорная таблица КИМ Smart:

Гранитные направляющие высокого качества обеспечивают температурную стабильность, точность и механическую прочность. Благодаря высокой точности измерений и высокому качеству поверхности расход воздуха воздушными подшипниками сокращен до минимума. Эргономичные направляющие оптимизируют повторяемость результатов измерений.

Два ручных маховика на каждой оси позволяют осуществлять правильное позиционирование по всем трем осям. Большой маховик позволяет оператору быстро позиционировать КИМ.

Измерительные головки от Renishaw:

1. TP8 - ручная поворотная головка с резьбой M3. Требует перекалибровки после каждого поворота и вращения.
2. MH20i – регулируемая вручную измерительная головка, индексируемая через каждый шаг, равный 15°. Головка может использоваться с полным диапазоном модулей TP20, которые можно заменять без перекалибровки

Двойной демпфер пассивных колебаний согласно стандарту, встроен в опорную раму.

Манометр для каждой оси используется для легкого технического обслуживания КИМ

CAPPS PS Измерение геометрических элементов с графическим анализом. Все элементы отображаются на экране. Автоматическое создание отчетов о результатах проверки с текстом и графическими данными. Возможность обмена данных с CAD отсутствует.

CAPPS BASIC Plus Имеется возможность обмена данными с CAD. Измерение геометрических элементов согласно модели CAD. Графическая 3D передача всех измеренных и заданных черт. Графические записки с результатами отображаются автоматически.

Комплект поставки включает:

• 3D-координатно-измерительная машина SMART ручного управления
• MPEe = 3+L/250, MPEp = 3.5
• Вычислительная карта для ПК
• DELLПК, новейшей конфигурации, WINDOWS 7 professional, 22" TFT монитор, "все в одном" цветной принтер.
• Наконечник M2 (MH20i) / M3 (TP8), Ø3, L=30, сталь.
• Калибровочный шар Ø25
