Измерительный проектор PH-A14 Серия 172

Характеристики:

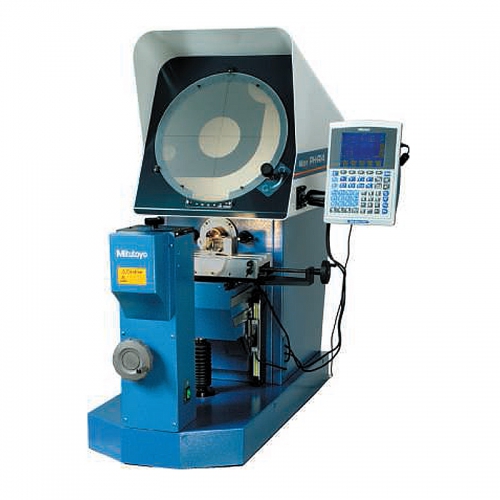

Измерительный проектор PH-A14
• Горизонтальная лучевая подсветка PH-A14 позволяет измерять более тяжелые и крупные
детали, такие как зубчатые рейки, пуансоны и т.д.
• Широкая платформа 203 x 102 мм и допустимая нагрузка на платформу 45 кг обеспечивают ши?
рокий диапазон применения.

Спецификация:

Проецируемое изображение	Инвертированный
Экран проектора	Диаметр : 356 мм / 14" Экран : Стекло из очищенного песка Поворот экрана : ±360°, тонкая регулировка и крепление Считывание угла : Нониус, деление шкалы : 1' Разрешение : 1' или 0.01° (переключаемый) Диапазон : ±370° Эталонные линии : Перекрестия
Проекционная линза	10X (172-011) Опции: 20X, 50X, 100X
Точность увеличения	Контурное : ±0.1 или лучше Поверхностное : ±0.15 или лучше
Контурная подсветка	Источник света : Галогенная лампа (24В, 150Вт) Оптическая система : Телецентрическая Функции : Эндотермический фильтр, охлаждающий вентилятор
Поверхностная подсветка	Источник света : Галогенная лампа (24В, 150Вт) Оптическая система : Вертикальное освещение Функции : Регулируемая конденсорная линза, эндотермический фильтр, охлаждающий вентилятор
Фокусировка	Ручной
Разрешение	0,001 мм или 0,001 мм/0,0001 дюйма (0,001 мм/0,00005 дюйма : цифровая головка)
Источник питания	220 - 240B AC, 50/60Гц
Масса	140 кг

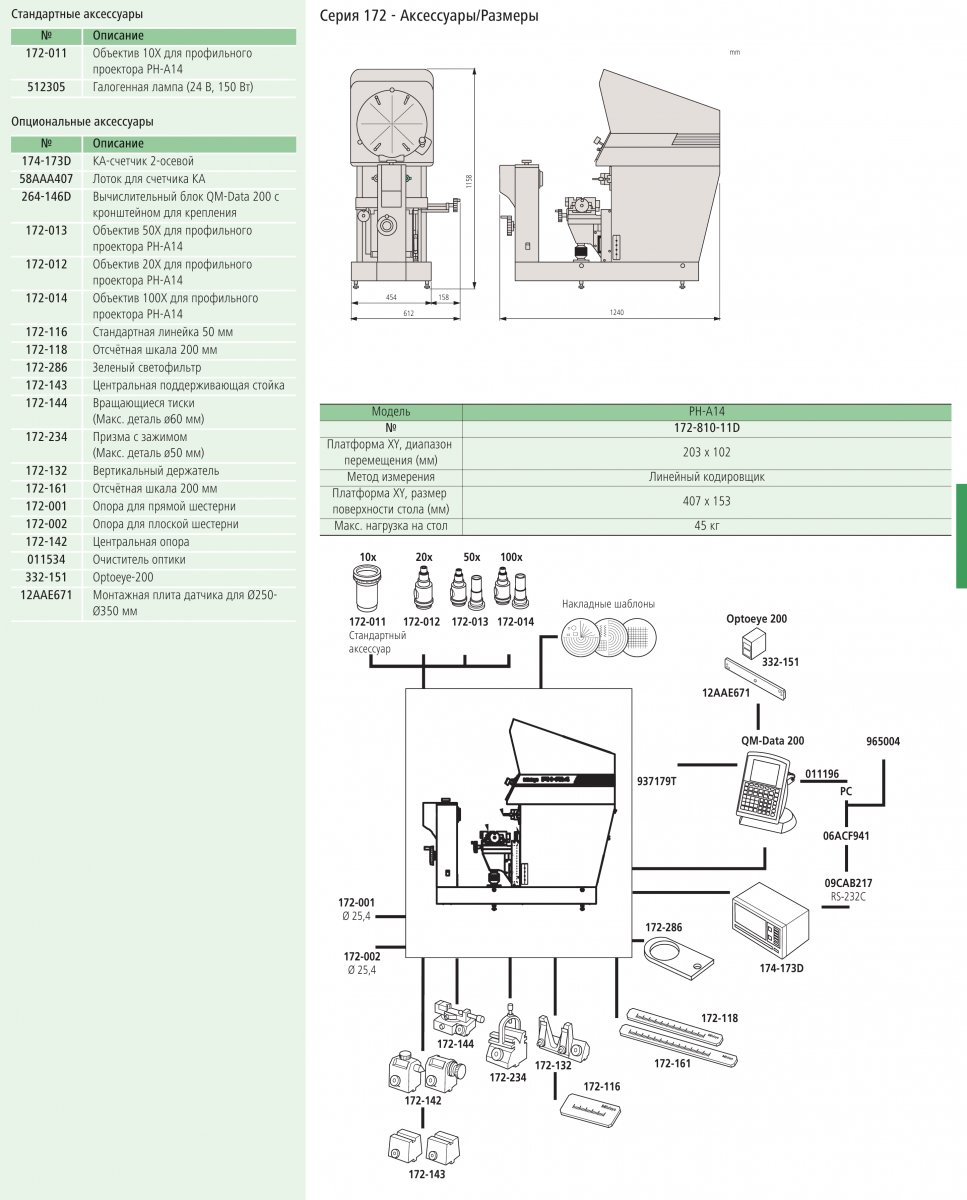

Аксессуары/Размеры:
