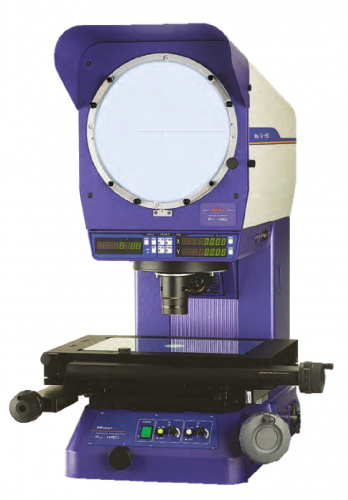

Измерительный проектор PJ-H30 Серия 303

Характеристики:

• Падающая подсветка с регулировкой падающего света.

• Вращая конденсорную линзу и измененяя угол полупрозрачного зеркала в объективе, даже пло?
хо отражающие поверхности можно оптимально представить.
• Улучшенное освещение проецируемого объекта благодаря новой оптической системе подсветки
контура.
• Высокая точность измерения (см. выше JIS стандарт).
• Измерительный стол с быстрой настройкой одной рукой по обеим осям для плавного переклю?
чения между быстрым позиционированием и точной настройкой.
• Блок питания постоянного тока с управлением ускорением увеличивает срок службы галогенных
ламп.
• Легкое чтение с цифрового счетчика с большим цифровым дисплеем.
• Встроенный прецизионный детектор кромки (Optoeye) на моделях PJ-H30 B/D.
• RS-232C выход.

Спецификация:

Точность	(3+0,02L) мкм L : Макс. измеряемая длина
Проецируемое изображение	Прямое
Экран проектора	Диаметр : 306 мм / 12" Экран : Стекло из очищенного песка Поворот экрана : ±360°, тонкая регулировка и крепление Отображение угла : Цифровой счетчик (LED) Разрешение : 1' или 0.01° (переключаемый) Диапазон : ±370° Режимы включения ABS/INC, установка нуля Эталонные линии : Перекрестия
Проекционная линза	10X (172-402) Опции : 5X, 20X, 50X, 100X
Точность увеличения	Контурное : ±0.1 или лучшеПоверхностное : ±0.15 или лучше
Контурная подсветка	Источник света : Галогенная лампа (24В, 150Вт) Оптическая система : Телецентрическая система Функции : 2-уровневая (Верх/Низ) регулировка яркости, эндотермический фильтр, охлаждающий вентилятор
Поверхностная подсветка	Источник света : Галогенная лампа (24В, 150Вт) Оптическая система : Вертикальное освещение Функции : Регулируемая конденсорная линза, 2-уровневая (Верх/Низ) регулировка яркости, эндотермический фильтр, охлаждающий вентилятор
Разрешение	0,001 мм
Источник питания	220 - 240B AC, 50/60Гц
