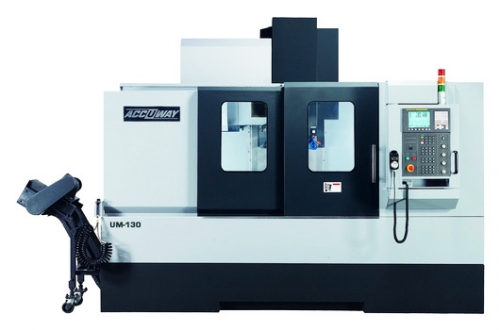

Вертикальный фрезерный станок Accuway UM-130/150/160 (Тайвань)
Характеристики:
Технические характеристики:
| ПАРАМЕТРЫ / МОДЕЛЬ | UM-130 | UM-150 | UM-160 |
|---|---|---|---|
| Система ЧПУ | Fanuc Oi-TD (Heidenhain iTNC 530) | ||
| Размер рабочего стола, мм | 1500х650 | 1600х750 | 1700х880 |
| Нагрузка на стол, кг | 1500 | 2000 | |
| Максимальная частота вращения шпинделя, Об/мин | 8000 (10000, 6000) | 6000 | |
| Конус шпинделя | BT40 (BT50) | BT50 | |
| Мощность привода шпинделя (пост/30 мин), кВт | 15/18,5 (18,5/22) | ||
| Перемещение по оси X, мм | 1300 | 1500 | 1600 |
| Перемещение по оси Y, мм | 650 | 750 | 850 |
| Перемещение по оси Z, мм | 550 | 550 | 850 |
| Расстояние между столом и шпинделем, мм | 150-660 | 150-1000 | |
| Мощность приводов X/Y/Z, кВт | 4,0/4,0/7,0 | ||
| Точность позиционирования / повторяемость, мм | +/-0,005 / +/-0,003 | ||
| Ускоренные перемещения по осям X/Y/Z, м/мин | 30/30/30 | 15/15/15 | |
| Рабочая подача по осям, м/мин | 12 | ||
| Тип направляющих | линейные | скольжения | |
| Количество позиций в магазине инструментов | 24 (32) | ||
| Тип магазина инструментов | рука-манипулятор | ||
| Габариты (ДхШхВ), мм | 3300х2700х3000 | 3700х2900х3000 | 4400х3200х3200 |
| Вес, кг | 9000 | 11000 | 15000 |
Стандартная комплектация:
- ЧПУ Fanuc Oi-MD;
- жесткое нарезание резьбы;
- порт RS-232;
- теплообменник для электрического кабинета;
- система термостабилизации шпинделя;
- система автоматической смазки направляющих;
- система подачи СОЖ;
- продув шпинделя;
- магазин смены инструмента на 24 позиции;
- система конвейеров стружки;
- пистолет обмыва детали;
- трехцветная сигнальная лампа;
- инструмент для установки и обслуживания;
- руководство по эксплуатации.
Дополнительная комплектация:
- дополнительный кондиционер для электрического шкафа;
- высокоскоростной шпиндель (10000, 12000, 15000 об/мин);
- увеличение мощности привода (пост./30 мин.) 15/18,5 кВт;
- подача СОЖ через шпиндель 20, 40 бар;
- оптические линейки (Heidenhain);
- устройство для привязки и контроля износа инструмента (Renishaw, Metrol);
- поворотный стол для 4-х или 5-ти осевой обработки;
- коллектор тумана СОЖ;
- система образования тумана СОЖ;
- отделитель масла от СОЖ;
- дополнительный конвейер для стружки;
- тележка для стружки;
- трансформатор.
