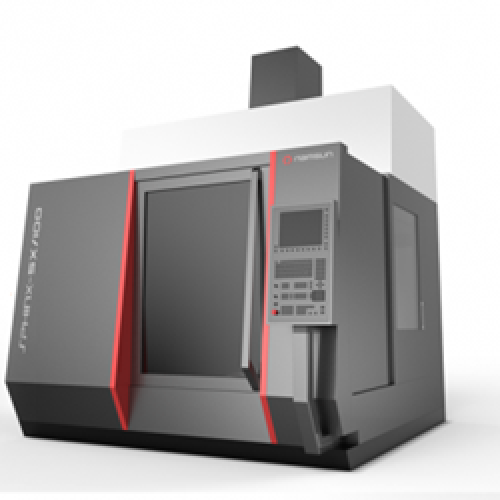

5-ти осевой многоцелевой станок Namsun SPHINX-5X/100 (Япония)

Характеристики:

Особенности:

Возможность загрузки деталей с большим весом благодаря 5 осям, поворотной головке и столу.
Полное устранение люфтов с применением моментного двигателя Swiss ETEL поворотного стола.

Стандартные аксессуары:

Защита от разбрызгивания
Сигнальная лампа вызова оператора
Набор инструментов
Шнековый конвейер
Бак для СОЖ и стружкосборник
Ручной импульсный генератор
Рабочее освещение
Система охлаждения шпинделя

Опциональные аксессуары:

Датчик линейного положения (оси X,Y,Z)
Подача СОЖ через шпиндель
Маслоотделитель
Собиратель тумана
Подвесной конвейер для удаления стружки
Измерение длины инструмента
Измерение рабочей детали
Простые операции по обточке (ось C – 200 об/мин)

Характеристики		Ед. изм.	5X/100
Ход	Ось X	мм	1100
	Ось Y	мм	1000
	Ось Z	мм	710
	Ось A (наклон головки)	град	-110 ~+110
	Ось С (поворот стола)	град	360
Стол	Диаметр стола	мм	Ф1000
	Макс. нагрузка	кг	1000
	Макс. высота устанавливаемого изделия (В)	мм	520
	Макс. высота устанавливаемого изделия (Г)	мм	660
Шпиндель	Мощность двигателя (S1-100%, S6 – 40%) IBAG HF230 7 AI20	кВт	25/33
	Макс. скорость шпинделя	об/мин	24000
	Крутящий момент шпинделя	Нм	73/96—36/47
	Настройка		позиционный энкодер
	Конус шпинделя		HSK A63
	Тип шпинделя		встроенный
Подача	Быстрая подача X/Y/Z	м/мин	32/32/24
	Быстрая подача A/C	об/мин	80
	Шариковинтовая X/Y/Z	мм	Ф45*P20/20/16
Устройство автоматической замены инструмента	Вместимость магазина		24
	Макс. диаметр инструмента	мм	Ф100
	Макс. длина инструмента	мм	300
	Макс. вес инструмента	кг	5
	Время непосредственной смены инструмента	сек	2,5
Точность	Точность позиционирования X/Y/Z	мм	±0,009
	Повторяемость X/Y/Z	мм	±0,005
	Точность индексации (A)	сек	±5
	Точность при повороте ©	сек	±5
Габариты станка	Ширина	мм	3110
	Длина	мм	3605
	Высота	мм	3938
	Вес	кг	15000
Блок управления	Heidenhain-iTNC		530
