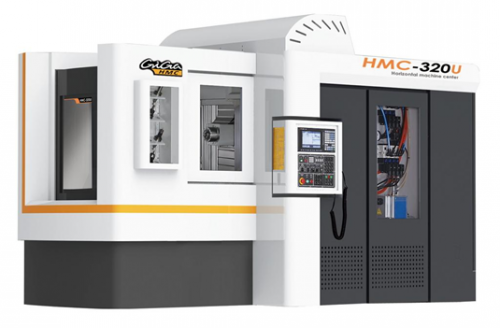

Горизонтальный обрабатывающий центр Providence HMC 320 HMC 320U (Тайвань)

Ед. изм.

HMC 320
HMC 320U

Ход

ось X

мм

400

ось Y

мм

350

ось Z

мм

350

Расстояние от хвостовика шпинделя до стола

мм

100-450

Расстояние между центром шпинделя и направляющей стойки

мм

50-500

Макс. диаметр обрабатываемой детали

мм

Ф320

Рабочая поверхность

Размер

мм

320*320

Мин. индексация

град.

0,001 °

Макс. нагрузка

кг

300

Время замены столов
(с устройством для автоматической смены паллет (APC))

сек

7

Количество столов
(с устройством для автоматической смены паллет (APC))

Опц. 2

Шпиндель

Скорость шпинделя

об/мин

10000

Тип передачи

DDS

Конус шпинделя

BT40

Диаметр подшипника на шпинделе

мм

65

Подача

Быстрая подача X/Y/Z

м/мин

48

Скорость рабочей подачи

м/мин

1-10

X/Y/Z  ШВП

Ф40

X/Y/Z направляющие

45/35/35

Устройство автоматической замены инструмента

Тип устройства

манипуляторный

Кол-во инструментов

шт

16

Макс. вес инструмента

кг

7

Макс. длина инструмента

мм

180

Макс. диаметр инструмента

мм

85

Время смены инструмента

сек

1,5

Двигатель

Двигатель шпинделя
(продолжительная/ номинальная 30 мин работа)

кВт

5,5/7,5

Двигатель оси X

кВт

4

Двигатель оси Y

кВт

4

Двигатель оси Z

кВт

3

Двигатель оси B

кВт

2

Потребление энергии

кВА

40

Прочее

Объем бака СОЖ

л

220

Габариты

мм

3500*2520*2500

Вес

кг

5800
