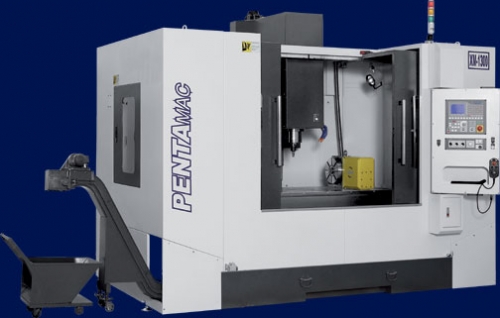

Вертикальный многоцелевый станок Pentamac XM 1100-1300 (Пентамак) Италия
Характеристики:
- Чугунный корпус
- Поддержка между осями 1000мм
- Регулируемый электронный маховик
- RS232 последовательное соединение
- Высокоскоростной шпиндель (12000 об/мин)
- Постоянный двигатель переменного тока, 5,5 кВ
- Электрошпиндель 24000 об/мин с охлаждающей системой
- Электродвигатель вращения шпинделя 18 кВ, 400 В
- ISO 50 хвостовик
- Охлаждающая система для шпиндельной бабки
- Подача жидкости через шпиндель с помощью насоса высокого давления в 20 бар
- Переводной механизм шпинделя
- Автоматическое отключение
- 4-х осевой поворотный стол
- Датчик инструмента (ось Z)
- Автоматическое устройство замены инструмента (манипуляторное)
|
Рабочая поверхность |
XM 1100 |
XM 1300 |
|
Размер |
1300*650 мм |
1500*650мм |
|
Т-образный паз поверхности (размер-к-во- расстояние) |
5*18мм/100мм |
5*18мм/100мм |
|
Максимальная нагрузка |
950 кг |
1100 кг |
|
Длина хода |
|
|
|
Длина хода оси X |
1100 мм |
1300 мм |
|
Длина хода оси Y |
700 мм |
700 мм |
|
Длина хода оси Z |
600 мм |
700 мм |
|
Расстояние от |
|
|
|
Хвостовика шпинделя до верхней части стола |
150-760 мм |
150-860 мм |
|
Поверхности стойки к центру стола |
450-1105 мм |
450-1105 мм |
|
Центра шпинделя до передней панели стойки |
685 мм |
685 мм |
|
Шпиндель |
|
|
|
Стандартный хвостовик |
ISO 40 / BT 40 |
ISO 40 / BT 40 |
|
Максимальная скорость |
8000 об/мин |
8000 об/мин |
|
Мощность |
11 кВт (S1) |
11 кВт (S1) |
|
Баланс противовес передней бабки |
|
|
|
Скорость шпинделя + двигатели |
|
|
|
Скорость подачи оси |
X-Y = 18 м/мин |
X-Y = 18 м/мин |
|
Осевой двигатель |
Бесщеточный Yaskawa |
Бесщеточный Yaskawa |
|
Цифровое управление |
VISEL VSC 1020M |
VISEL VSC 1020M |
|
Замена инструмента |
|
|
|
Автоматическая (манипуляторная) |
|
|
|
Количество инструмента |
24 позиции |
24 позиции |
|
Максимальный диаметр инструмента |
100 мм |
100 мм |
|
Максимальная длина инструмента |
300 мм |
300 мм |
|
Максимальный вес инструмента |
6 кг |
6 кг |
|
Вес и размеры |
|
|
|
Вес нетто станка |
7800 кг |
8200 кг |
|
Потребление мощности |
22 кВт |
22 кВт |
|

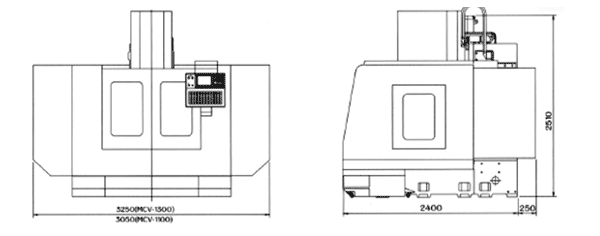

Размеры станка |
3050мм *2800мм*2600мм (В) |
3050мм *2800мм*2600мм (В) |
|
|
||
|
|

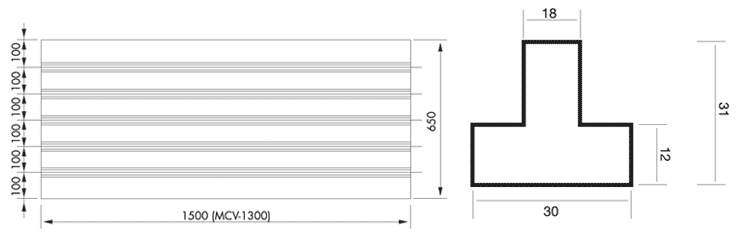

Размер Т-образного паза |
|
