Автоматический двухколонный ленточнопильный станок PEGAS 510x510 HERKULES X-CNC (Чехия)

Характеристики:

Очень производительным Автоматический, двухколонным ленточно-пильным станком. Наше предложение вариант, определенный для производительной разрезки тех больше всего проблематических заготовок. Применяет станок экстремально масивной конструкции и главным образом конзоль наклоненая о 25o. Указаные свойства в связы с еще более исполнительным планетарным приводом и пильным полотном высоты 54 мм гарантируют станку максимально возможную производительность.
Модификация  «X-CNC» в основном исполнении предлагает  64-ти  битовую  систему управления.  Система  управления обеспечивает  электронно управляемую автоматическую регуляцию подачи инструмента в резание в зависимости от сопротивления резания, электронную настройку верхнего а нижнего положения консоли, иследование  скорости подачи в резание  и управление короткого хода  неподвижного кулачка тисков при движении  заготовки. Система управления подготовлена для связи с экстерными принадлежностями    (напр. управление рольгангов).
Пила предназначена для перпендикулярной резки.
Cтанок обнаруживает применение в  серийном производстве.  С учётом своей массивной конструкции позволяет резку широкого спектра качества материалов вкл.нержавеющих и инструментальных сталей и то как профилей, так массивных заготовок.

Конструкция:

1. Конструкция плеча станка и частей тисков конструрирована таким способом, чтобы позволила максимально использовать биметальные и твердосплавные полотна.
2. Рама станка изготовлена как сварная конструкция и она управлена двумя колонами с линейными подшипниками.  Жесткая рама станка с установкой колон у самых зажимных тисков и полотна минимализируют вибрации и тем достигается максимальной производительности резки станка.
3. Консоль – это массивная сварная конструкция и сконструировано так, что бы была обеспечена требуемая жёсткость и точность разреза.  Движение конзоли помощью двух гидравлических цилиндров. Плечо станка с направляющими  с укладкой  в 4-х рядных линенеарных подшипниках с большой грузоподъёмностей.
4. Массивные стальные шкивы наклонные о 25 градусов против плоскости разреза производительный гидравлический агрегат с двойным насосом.  Благодаря наклону конзоли было достижено уменьшение угла закручивания полотна и приближения полотна до минимального расстояния от линеарных направляющих на колоннах.  Эта компоновка станка минимализирует вибрации и позволяют достигнуть максимальную производительность резки станка.
5. Конзоль станка применяет автоматический сенсор для считывания положения плеча над материалом и концевой датчик для настройки нижнего положения.  Настройка верхнего положения плеча – программируемая нажатием кнопки.
6. Питатель с шагом подачи 680 мм двигается по линейном управлении, двухскоростное движение помощью гидроцилиндра.   Инкрементальный прямолинейный датчик для индикации положения питателя и функции ""GTO"" (иди на позицию). Станок позволяет сложную подачу.
7. Через целый станок проходит роликовый рольганг, который поддерживает заготовки по целой длине резки.
8. Станок в основном исполнении оборудован гидравлической натяжкой пильного полотна,  что позволяет в любое время выдержать идеальные условия разреза.
9. Полотно направляется подвижными направляющими с твёрдоспавными пластинками и верхним подпирающим закалённым роликом с иголчатым подшипником.
10. Для минимализации расстояния направляющих от заготовки, направляющие присоединены к кулачку тисков.
11. Очищающая щётка с приводом электродвигателем обеспечивает совершенную очистку пильного полотна.
12. Привод посредством планетарного редуктора и трехфазного электродвигателя с бесступенчатой регуляцией окружной скорости пильного полотна преобразователем частоты.  Внимание:  Привод планетарным редуктором отвечает приводу с червячным редуктором и с двигателем приблизительно двухкратной мощностей.
13. охлаждающая система для СОЖ, которая подавана в направляющие пильного полотна и помощью LocLine системы прямо в режущую канавку.
14. Массивная станина  с бункером для стружки и с транспортер стружки.
15. Концевой выключатель натяжки полотна и открытия кожуха.
16. Управление 24 Вольт.
17. Рабочие движения управляет гидроагрегат. мощный  гидроагрегат  с двойным насосом. Гидроагрегат оборудован регуляциоными кранами для настройки давления тисков.

Стандартная оснастка станка:

• кольжение отрезаных заготовок
• Транспортер стружки
• освещение рабочей зоны
• преобразователем частоты
• пильное полотно
• набор инструментов
• рекомендация по обслуживанию станка.

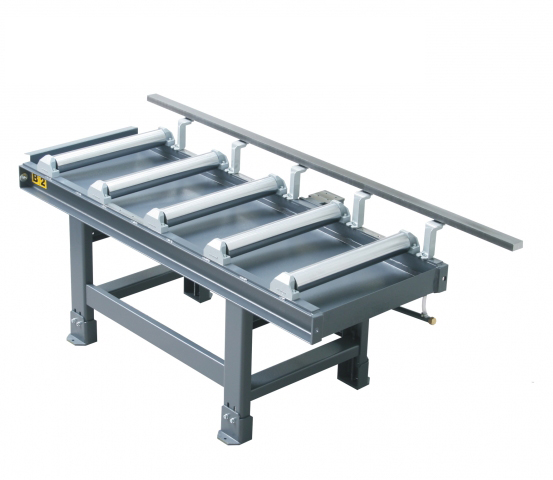

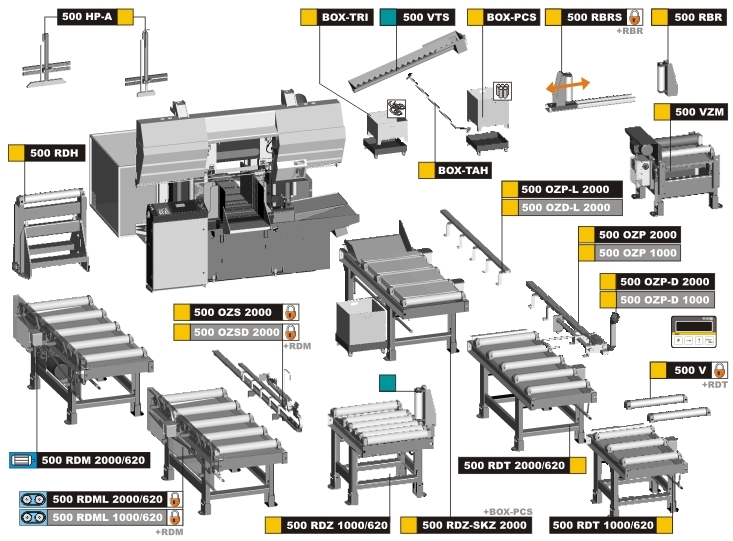

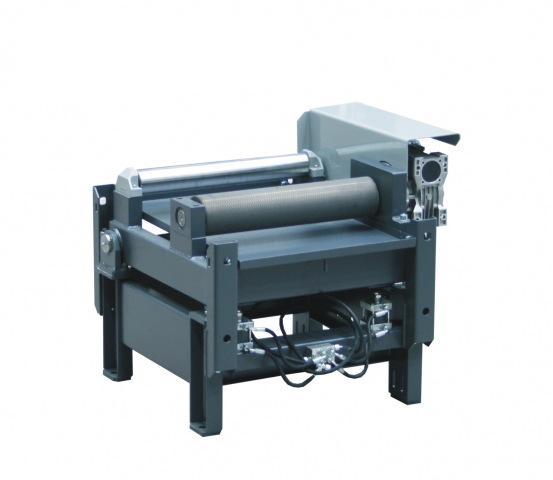

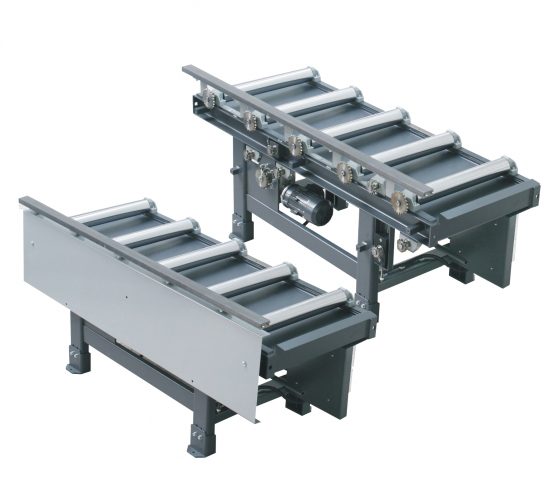

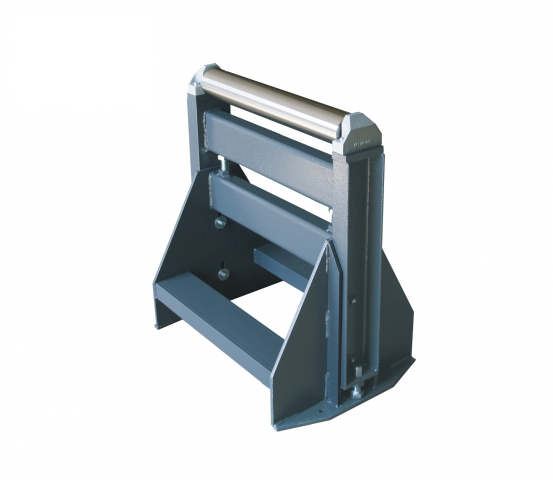

Принадлежности:
