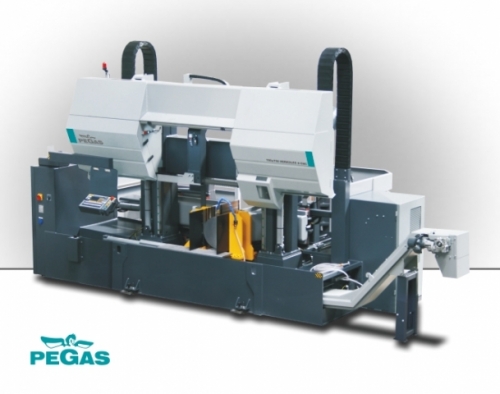

Автоматический двухколонный ленточнопильный станок PEGAS 700x750 HERKULES X-CNC (Чехия)

Характеристики:

Высоко продуктивный, автоматический, гидравлически управляемый, двухколоный, ленточно-пильный станок с многократной подачей. Станок применяет экстремально масивную  конструкцию и главным образом консоль с наклоном o 25 градусов.
Модификация  «Х» в основном исполнении предлагает  64-ти  битовую  систему управления.  Система  управления обеспечивает  электронно управляемую автоматическую регуляцию подачи инструмента в резание в зависимости от сопротивления резания, электронную настройку верхнего а нижнего положения консоли, иследование  скорости подачи в резание  и управление короткого хода  неподвижного кулачка тисков при движении  заготовки. Система управления подготовлена для связи с экстерными принадлежностями    (напр. управление рольгангов).
Станок предназначен для перпендикулярной резки.
Находит применение в серийном выпуске промышленого производства и с учетом к своей массивной конструкции позволяет резку широкой гаммы качественных материалов, вкл.массивных заготовок из нержавейки и инструментальной стали.

Конструкция:

• Конструкция плеча станка и частей тисков конструрирована таким способом, чтобы позволила максимально использовать биметальные и твердосплавные полотна. Станок конструктивно решен таким образом, что бы отвечал экстремальной нагрузке в условиях производства.
• Жесткая рама станка с установкой колон у самых зажимных тисков и полотна минимализируют вибрации и тем достигается максимальной производительности резки станка.
• Консоль – это массивная сварная конструкция и сконструировано так, что бы была обеспечена требуемая жёсткость и точность разреза.
• Движение конзоли помощью двух гидравлических цилиндров. Плечо станка с направляющими  с укладкой  в 4-х рядных линенеарных подшипниках с большой грузоподъёмностей.
• Массивные стальные шкивы наклонные о 25 градусов против плоскости разреза производительный гидравлический агрегат с двойным насосом.  Благодаря наклону конзоли было достижено уменьшение угла закручивания полотна и приближения полотна до минимального расстояния от линеарных направляющих на колоннах.  Эта компоновка станка минимализирует вибрации и позволяют достигнуть максимальную производительность резки станка.
• "Конзоль станка применяет автоматический сенсор для считывания положения плеча над материалом и концевой датчик для настройки нижнего положения.  Настройка верхнего положения плеча – программируемая нажатием кнопки.
• Рабочие позиция рамы: концовой выключатель для настраивания нижней позиции. Верхняя позиция рамы настраивается автоматически с помощью оптического датчика находящегося под полотном. Рама станка после старта перемещается скоростью резки. Подача быстрее активна только в режиме ручном (МАНУАЛ), чтобы предотвратить ошибки по человеческом факторе или микродатчиков (выключателей).
• Главные тиски с разделенной губкой для фиксации заготовки перед и после распила. Оптимальное решение падения стружки от неподвижной губки прямо в транспортер стружки.
• Обе тиски (основные тиски и тиски питателя) являются массивной стальной сварной конструкции. Кулачки обеспечивают безопасный зажим материала. Движение кулачок осуществляется по двух рельсах линейного управления, помощью гидравлического цилиндра.  Один кулачок с долбгим подъёмом, вторая с коротким (отпускает свою позицию во время подачи штанги, тем не произходит к сраьатыванию кулачка и буксовании материала).  Кулачок с коротким подъёмом = бесконтактная подача неправильного материала.
• Питатель с шагом подачи 700 мм двигается по линейном управлении, двухскоростное движение помощью гидроцилиндра.   Инкрементальный прямолинейный датчик для индикации положения питателя и функции ""GTO"" (иди на позицию). Станок позволяет сложную подачу.
• Целым станком проходит рольганг, который подпирает заготовку в целой длине станка. Ролганг питателя: Букси роликов монтируются в станину = большая массивност и точность.
• Пильное полотно гидравлически натягивается, что позволяет в любое время выдержать идеальные условия разреза.
• Станок в основном исполнении оборудован автоматической регуляцией натяжениея пильного полотна, подвижными направляющими с твёрдоспавными пластинками и верхним подпирающим закалённым роликом с иголчатым подшипником.
• Очищающая щётка с приводом электродвигателем обеспечивает совершенную очистку пильного полотна.
• Привод посредством планетарного редуктора и трехфазного электродвигателя с бесступенчатой регуляцией окружной скорости пильного полотна преобразователем частоты.  Внимание:  Привод планетарным редуктором отвечает приводу с червячным редуктором и с двигателем приблизительно двухкратной мощностей.
• охлаждающая система для СОЖ, которая подавана в направляющие пильного полотна и помощью LocLine системы прямо в режущую канавку.
• Массивная станина  с бункером для стружки и с транспортер стружки.
• Концевой выключатель натяжки полотна и открытия кожуха.
• Управление 24 Вольт.
• Станок оснащен системой управления MAHLER, который работает в двух режимах пиления - BIMETAL и KARBID.
• Регулировка скорости подачи с гидроклапаном управляемым серводвигателем. Этим путем достигнута очень точная подача полотна в распил. Оператор станка в прогграмме запишет нужную величину подачи (мм/мин) и станок эту величину точно настроит. Такой способ управления не зависит от температуры гидравлического масла (вязкости).
• Система управления станка показывает рабочее данные как окружную скорость полотна, скорость подачи плеча в резание и состояния отделных рабочих подач. Частью системы являются и входы и выходы для присоединения специальных принадлежностей.
• Модуль безопасности Siemens и автодиагностикой.
• Рабочие движения управляет гидроагрегат. мощный  гидроагрегат  с двойным насосом. Гидроагрегат оборудован регуляциоными кранами для настройки давления тисков

Стандартная оснастка станка:

1. Транспортер стружки
2. освещение рабочей зоны
3. преобразователем частоты
4. пильное полотно
5. набор инструментов
6. руководство по обслуживанию на диске CD

Обслуживающий персонал выбирает между 2 режимами:

- МАНУАЛ (станок немедленно резает заготовку в полуавтоматическом режиме)

- ПРОГРАММА (обслуживающий персонал наставляет программу резки, станок потом эти программы осуществяет). Возможно задать до 99 программ. Частю одной программы является комплектная наладка разреза: Скорость пильного полотна, скорость подачи в разрез, наладка автоматической регулировки, наладка высоты срезаной штанги, наладка длины штанги и числа разрезов. Длину и число возможно наладить в 99 строчках, станок автоматически подает разно заданые длины. "

"Станок имеет возможность работы питателя в дух режимах: ПОЛУВАТОМАТИЧЕСКИЙ рекомендован.Оператор использывает питатель станка для манипуляции с заготовкой и её точную подачу в зону резки. Питатель помогает главным тискам зажимать и фиксировать заготовку. Перемещение питателя с помощью кнопок на пульте управления или помощью функции GTO. После старта функции GTO оператор станка задает нужную позицию питателя, нажимает СТАРТ и питатель перемещается в нужную позицию.

АВТОМАТИЧЕСКИЙ: питатель перемещает заготовку по программе. СТАРТ автоматического режима возможен если заготовка зажата в главных тисках."

Рабочий цикл станка:

После старта станка, тиски зажимают заготовку, станок проводит резку со скоростью по настройкам, в нижней позиции освобождается зона резки и рама выедет в верхнюю позицию, тиски отскакивают от заготовки. Подача материала питателем периодическая (питатель проходит между нулевой точкой и настроенной длиной подачи) или постепенная - питатель проходит в позицию 700 мм, зажимает заготовку и подавает в зону резки.
