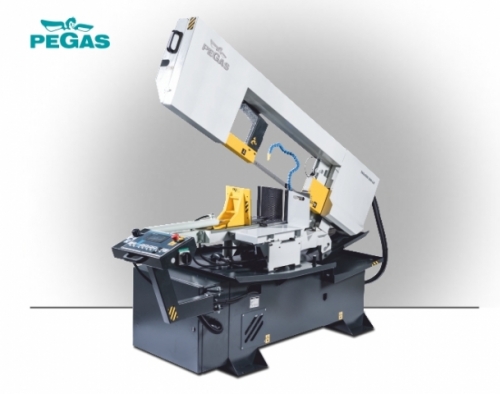

Полуавтоматический консольный ленточнопильный станок Pegas 360x500 SHI-LR (Чехия)

Полуавтоматический консольный ленточнопильный станок Pegas 360x500 SHI-LR (Чехия)

Цена: по запросу

Характеристики:

Гидравлический полуавтоматический ленточнопильный станок с комплектным гидравлическим управлением. Станок предназначен для резки заготовок в перпендикулярных и угловых разрезах,  угловые разреза плавно регулируемые от -60 до +60 градусов. Изменение угла  резки осуществляется при помощи быстродействующего рычага. Cтанок обнаруживает применение в штучном и мелкосерийном производстве. С учётом своей массивной конструкции позволяет резку широкого спектра качества материалов и то как профилей, так массивных заготовок.

Конструкция:

  1. Станок своей конструкцией спроектирована таким способом, чтобы соответствовал экстремальгой нагрузке в условиях эксплуатации.
  2. Конзоль станка изготовлена из чугуна и предложена так, что бы была обеспечена потребная мощность и точность резки.
  3. Рама (консоль) станка в натяженных скользящих манжетах с тефлоновой поверхностью.
  4. Шкив натяжения и шкив приводный литье.
  5. Dolní pracovní poloha ramene ovládána mikrospínačem. Horní pracovní poloha ramene ovládána indukčním snímačem. В нижнем положении конзоль включит микродатчик и поднимается в настроенное верхнее положение.
  6. Тиски изготовлены из чугуна и губки тисков обеспечивают безопасный зажим заготовки. Губка тисков гидравлически управляется, с  коротким ходом. Тиски уложены в налаживаемом пазе в виду ласточкина хвоста. Наладка губки ручная, помощью ручки, трапецеидальным винтом. Тело тисков для наладки угла резки передвигается на лево - на право, фиксация помощью рукоятки.
  7. Поворотный стол на конических роликовых подшипников. В желемую позицию фиксируеться рычагом с эксцентриком. Позиция перпендикулярной резки настривается автоматически с помощью пружинным механизмом. Общие угли настраиваются помощью верньера.
  8. Модель с функцией СТОП - резки: Позволяет в любой момент прекратить резку нажатием кнопки СТОП. Конзоль выедет с бегущим пильным полотном в верхную позицию и даже произошло бы к остановке станка и открытии тисков.
  9. Направление полотен в пластинках из твёрдого металла.
  10. Станок оснащен электромеханическим устройством для испытания натяжки пильного полотна с концевым выключателем, которое защищает полотно от неудовлетворительной натяжки.
  11. Пильное полотно защищено кожухом, который защищает обслуживающих перед отпадающими опилками и СОЖом.
  12. Ручная натяжка пильного полотна.
  13. Очищающая щётка для совершенной очистки и правильной функции пильного полотна.
  14. Привод посредством червячной передачи с постоянной заправкой масла. Трехфазный электродвигатель с двойной обмоткой с преобразователем частоты для бесступенчатой регуляции окружной скорости полотна 20-100 м/мин. Термозащита электродвигателя.
  15. Охлаждающая система для СОЖ обеспечивает распределение жидкости в направляющие пильного полотна.
  16. Станина  с бункером для стружки.
  17. Концевой выключатель натяжки полотна и открытия кожуха.
  18. Управление 24 Вольт.
  19. Главный выключатель установлен на торцовых дверах.  Она оснащена кнопкой безопасности для остановки станка а другими двумя для его пуска. В дальнейшем здесь находится регулятор подачи и другие кнопки возможных подач станка и цифровой показатель наладки углов.
  20. Станок оборудован гидроагрегатом, который управляет всеми функциями полуавтоматический станка. Нажимает конзоль в резание, обеспечивает подъём конзоли, открытие  и закрытие основных тисков.

Стандартная оснастка станка:

  • пильное полотно
  • набор инструментов,
  • руководство по обслуживанию на диске CD

Рабочий цикл станка:

После механической наладки губок и рабочих позиций конзоли дает обслуживающий сигнал старта цикла, помощью стандартного включателя на пульте управления. Гидравлический цилиндр тисков закрепит материал, станок резает. Скорость движения конзоли в разрез регулирует обслуживающий помощью дроссельного клапана. После доделки резки достигнет конзоль верхней рабочей позиции и остановится привод пильного полотна. Иски открываются. Обслуживающий манипулирует с материалом. Система управления станка подает информации о правильной натяжке пильного полотна, о правильно закрытом кожухе полотна и помощью диодного амперметра о величине загрузки привода пильного полотна во время резки, тзн.что помогает при наладке скорости подачи конзоли в разрез.

Принадлежности:

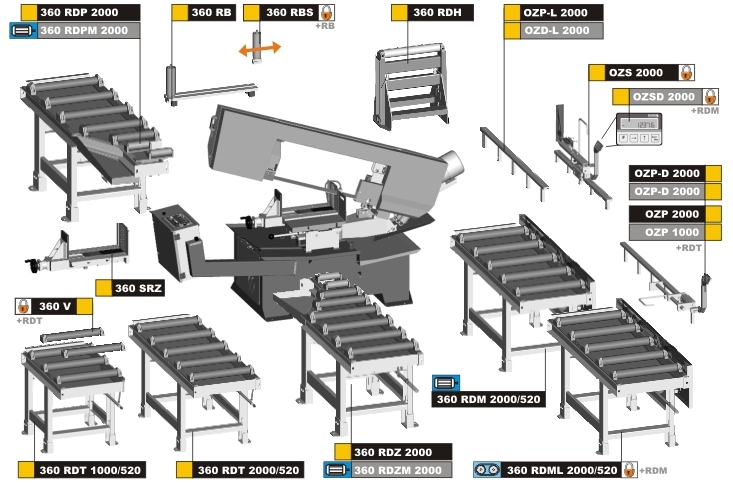

360x500 SHI-LR принадлежности

360-SRZ
360-HP
350-RTS
LIGHT L1 освещение зоны реза – галогенная лампа.
MINI LUBE безотходная система смазки, заменяет охлаждение СОЖ, выгодна при резке профилей, тонкостенных труб и цветных металлов, необходим привод сжатого воздуха 6 бар.
360-RDT 1000/520 усиленный приемный или подающий рольганг, ширина роликов 520 мм, длина 1000 мм, можно присоединить к рольгангам RDZ и RDP, грузоподъёмность 1000 кг/м.

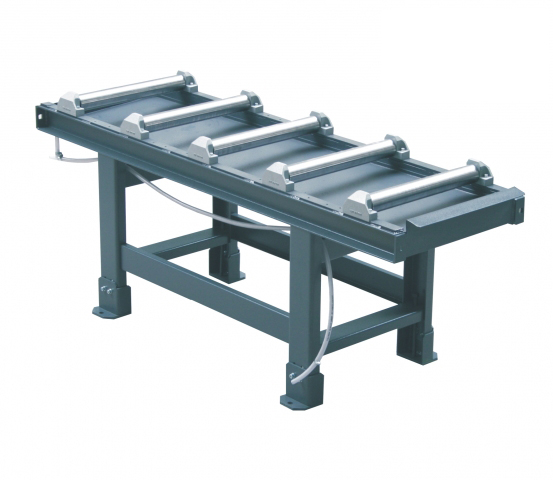

360-RDT 2000/520 усиленный приемный или подающий рольганг, ширина роликов 520 мм, длина 2000 мм, можно присоединить к рольгангам RDZ и RDP, грузоподъёмность 1000 кг/м.
360-RDM 2000/520 усиленный рольганг приемный или подающий с приводом, ширина 520 мм, длина 2000 мм, привод через червячный редуктор, регуляция скорости подачи преобразователем частоты, отдельное управление.
360-RDML 2000/520 удлиняющий сегмент с приводом, присоединяющийся к RDM-2000/520.

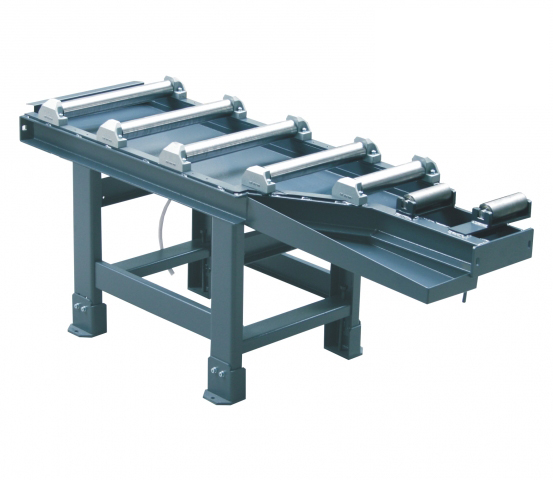

360-RDP-2000/520 одающий рольганг, обеспечивающий угловые распилы и подключение станка с RDT, RDM, длина 2 м, 7 роликов, грузоподъемность 1000 кг/м, частю является соединительная плата для подключения к тискам.
350-RDPM-2000/520 Входный присоединяющий рольганг для рольгангов , с приводом. Обеспечивающий угловые распилы. Электродвигатель с червячным редуктором обеспечивает привод неподвижных роликов и предназначен тоже для привода сегментов RDM-L. Длина 2000мм, ширина 520мм.
350-RDZ-2000/520 Усиленный переходный приемный рольганг с модифицированными роликами, для возможности поворота плеча при резе под углом. Длина 2000 мм, ширина роликов 520 мм.
360-RDZM-2000/520 выходный присоединяющий рольганг длина 2000мм, ширина 600мм с приводом вкл.специальную форму для поворота конзоли станка. Электродвигатель с червячным редуктором обеспечивает привод 3 неподвижных роликов и предназначен тоже для привода сегментов RDM-L.
360-RB 520/200 боковой опорный ролик неподвижный, высота 200 мм.
360-RBS 200 боковой опорный ролик подвижный - для пакетов, высота 200 мм. Работает только с RB.
360-RDH освещение зоны реза – галогенная лампа.
360 V ролик рольганга RDT, вставной в зазоры.

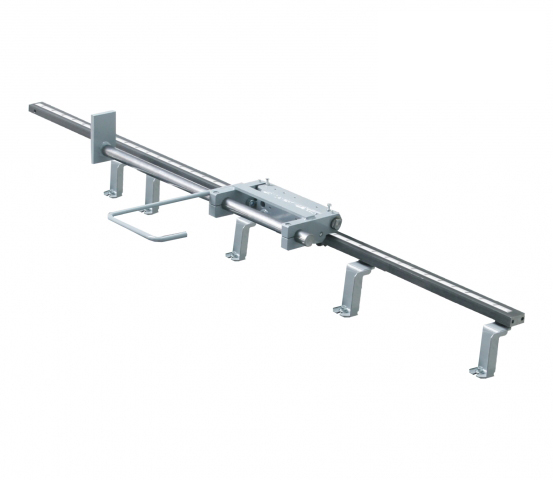

OZP устройство для отмеривания заготовки, ручная настройка упора с показанием на стальной линейке 2000 мм, устанавливается на рольганг.
OZP-D цифровое устройство для отмеривания 2000 мм, ручная настройка упора.

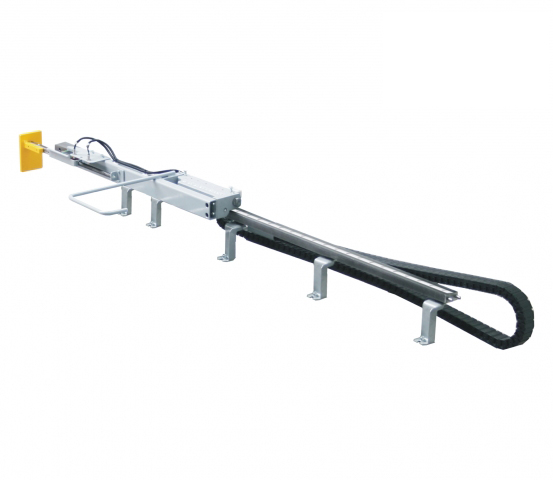

OZS электромеханический упор для употребления с рольгангом RDM. Материал после контакта с мелким упором переключит в медленную подачу и после доезда на размер выключит привод. Длина 2м.Измерение длины масштабом и отметкой.

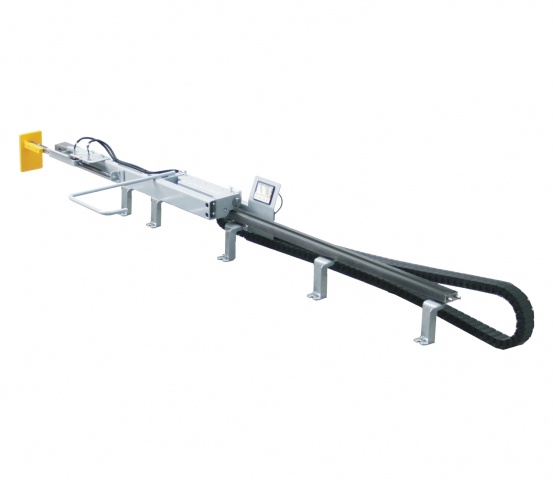

OZS-D электромеханический упор для употребления с рольгангом RDM. Материал после контакта с мелким упором переключит в медленную подачу и после доезда на размер выключит привод. Длина 2м. Цифровое изображение заданной длины.

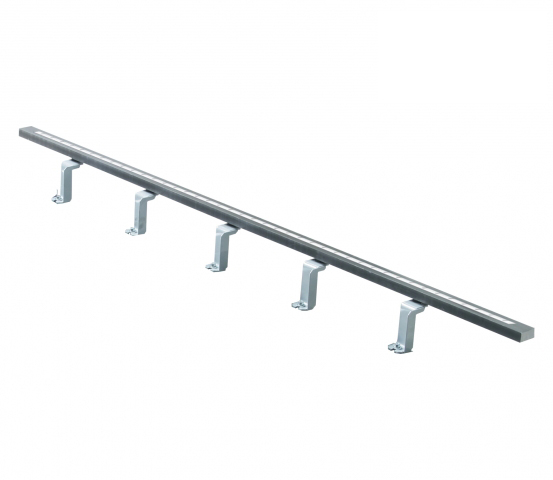

OZP-L удлиняющий сегмент упора OZP-2000 на 2000 мм.

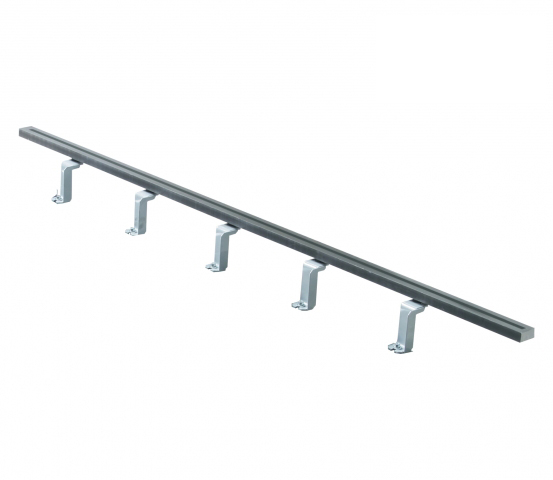

OZD-L удлиняющий сегмент упора OZD-2000 на 2000 мм.
360-QPARTS Набор быстро изнашиваемых запасных частей
360-NAV Руководство по обслуживанию в печетной версии.
PAL4 Упаковка на поддоне 1,5 x3,5 м.
