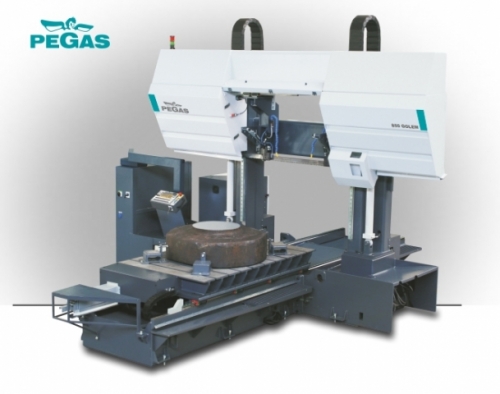

Портальный ленточнопильный станок PEGAS 850x1000 GOLEM (Чехия)

Характеристики:

Полуавтоматический, двухколонный, гидравлически управляемый ленточно-пильный станок GOLEM 850x1000. Станок предназначен для еффективной резки сталей и легких металлов. Как опцию возможно дополнительно оснасить станок возможностью резки как вертикально (базовая версия станка – резка осуществляется движением рамы и полотна в заготовку) так и горизонтально (резка осуществляется движением рабочего стола с заготовкой). Опция резки горизонтально возможна лишь в первоначальном производстве, нельзя оснащать дополнительно уже после изготовления станка
Станок предусмотрен для пиления стальных блоков.

Конструкция:

• Станок по конструкции уже предназначен для экстремальных нагрузок заводского производтсва.
• Рама станка изготовлена как массивная сварная конструкция и она управлена двумя колоннами с линейными подшипниками.  Жесткая рама станка с установкой колонн у самых зажимных тисков и полотна минимализируют вибрации и тем достигается максимальной производительности резки станка.
• Рама сконструировано так, что бы была обеспечена требуемая жёсткость и точность разреза.  Движение рамы помощью двух гидравлических цилиндров. Рама станка с направляющими полотна  с укладкой  в 4-х рядных линенеарных подшипниках с большой грузоподъёмностью. Массивные стальные шкивы склонены на 25 градусов против плоскости разреза.  Благодаря наклону рамы было достижено уменьшение угла закручивания полотна и приближения полотна до минимального расстояния от линеарных направляющих на колоннах.  Эта компоновка станка минимализирует вибрации и позволяют достигнуть максимальную производительность резки станка.
• Конзоль станка применяет автоматический сенсор для считывания положения рамы над материалом и концевой датчик для настройки нижнего положения.
• Рабочий стол направлен по линеарных рельсах с подшипниками и оснащен независимим двигателем с преорбразователем частоты для плавной регуляции скорости движения стола. Стол оснащен Т типа пазами к закреплению стального блока. Рабочий стол служит для манипуляции с блоком.
• Пильное полотно гидравлически натягивается, что позволяет в любое время выдержать идеальные условия разреза.
• Полотно ведётся в подвижных направляющих с твёрдоспавными пластинками и верхним подпирающим закалённым роликом с иголчатым подшипником. Для минимализации расстояния направляющих от заготовки, направляющие присоединены к губке тисков.
• Как опция распил возможно провести в двух уровнях - горизонтально и вертикально - благодаря уникальной концепцией направляющих и размещением полотна с осой портала и рамы. Для резки на горизонтальном уровни рама фиксируется в позиций и подачу в распил осуществляет портал против движении рабочего стола. Для вертикального распила фиксируется позиция портала и подачу в распил осуществляет рама станка. Позиция рамы или портала настраивается и регулируется системой измерения и главной системой управления станка. Это опция не входит в базовой версий станка и необходимо заказать ее перед началом производства станка.
• Очищающая щётка с приводом электродвигателя обеспечивает совершенную очистку пильного полотна.
• Привод посредством планетарного редуктора и трехфазного электродвигателя с бесступенчатой регуляцией окружной скорости пильного полотна преобразователем частоты.
• Охлаждающая система при помощи эмулсии СОЖ с распределением в направляющие полотна.
• Концевой выключатель натяжки полотна и открытия кожуха.
• Управление 24 Вольт.
• Станок оборудован терминалом управления MAHLER, которого частю является система Pegas ARP, позволяющая автоматическую регулировку скорости разреза в зависимости на противодействии резанной заготовки.  Система управления станка показывает рабочее данные как окружную скорость полотна, скорость подачи плеча в резание и состояния отделных рабочих подач. Частью системы являются и входы и выходы для присоединения специальных принадлежностей.
• Рабочие движения управляет гидроагрегат.

Стандартная оснастка станка:

1. транспортер стружки
2. освещение рабочей зоны
3. преобразователь частоты
4. пильное полотно
5. набор инструментов
6. руководство по обслуживанию на диске CD

Рабочий цикл станка:

1. настройка скорости полотна и скорости подачи рамы в распил
2. верхняя позиция – программируется после нажатия кнопки
3. старт (пуск) на панели управления
4. настройка глубины распила на панели управления
5. движение рамы в распил со скоростью данной из панели управления
6. резка заготовки, остановка рамы в нижней рабочей позиции
7. дополнительная опция: ленточное полотно при движении рамы вверх либо движется либо стоит
8. передвижение рамы над заготовкой с помощью кнопки на панели управления
