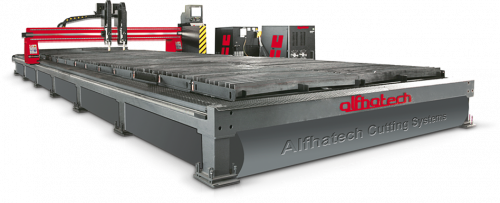

Машина плазменной резки Alfhatech APL (Турция)

Характеристики:

Технические характеристики

• устройство ЧПУ на Windows
• просто програмировать
• автоматический контроль высоты горелки
• выбор резки вручную или автоматически
• система атоматического кондиционироваиня воздуха, убирает дым
• точность позиционирования силы и высоты 0,1 мм
• система защиты газовой горелки от ударов
• точность позиционирования по осям 0,02 мм
• операционная скорость до 30 м/мин (мах)

Опции

• 5-и осевая наклонная резка
• Стол с водяным орошением
• Автоматическое программное обеспечение для раскроя

​

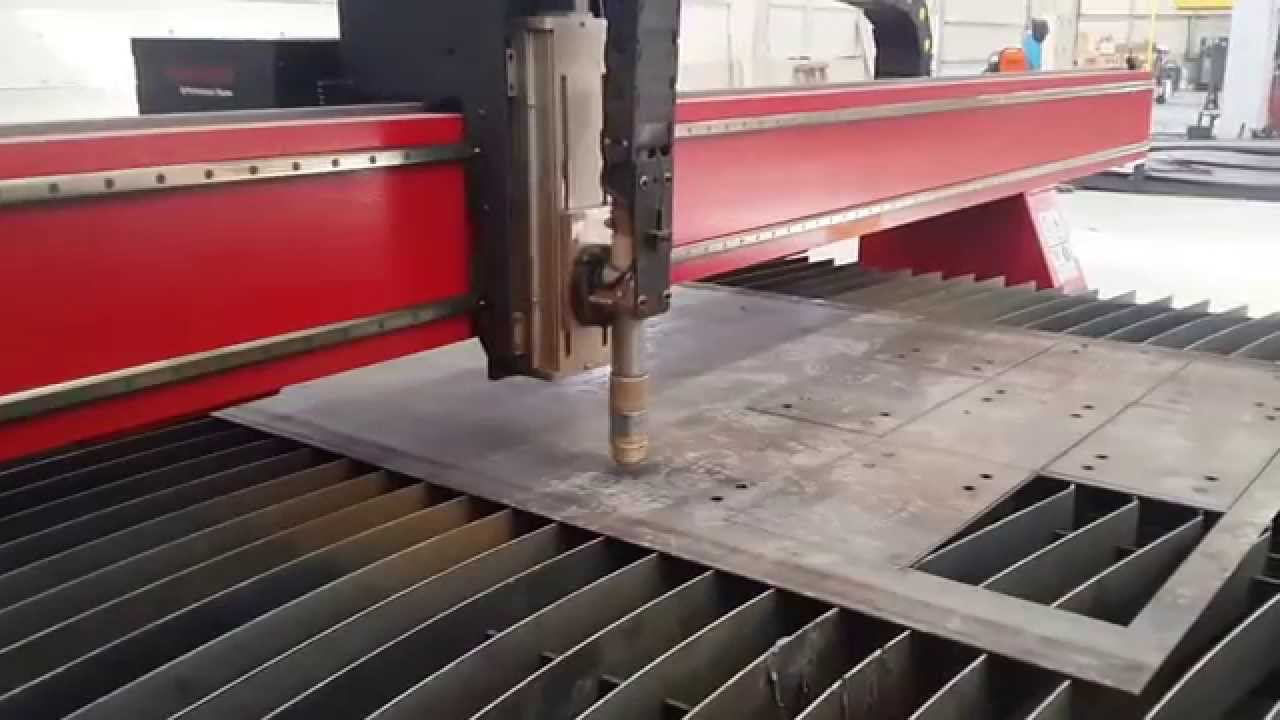

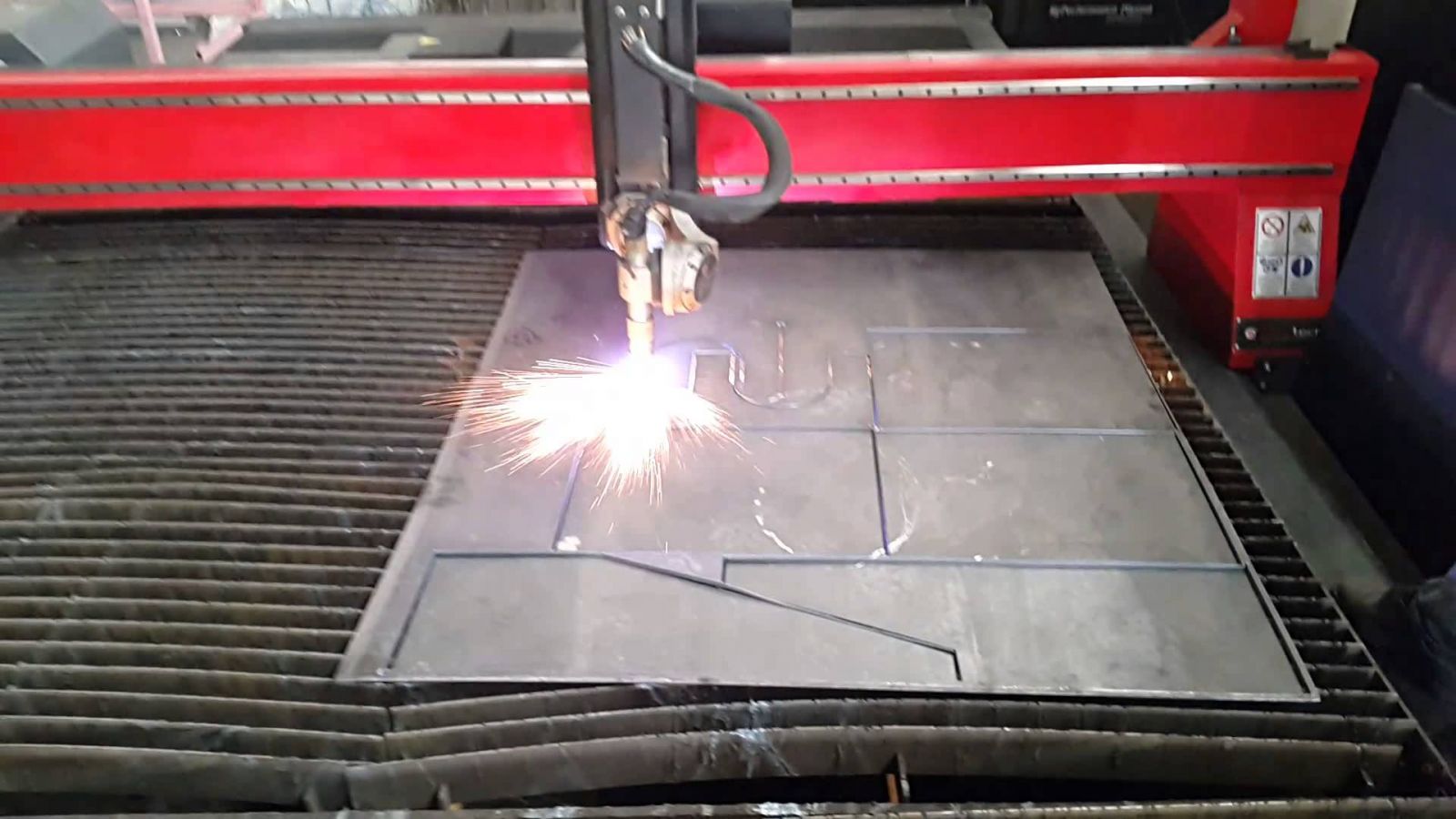

3D система с плазменной наклонной режущей головкой.

Режущая головка может осуществлять поступательное и непрерывное разрезание по осям X, Y, Z, по кругу и так же под наклоном. Глубина реза могут достигать толщины в 50мм. на листе темно-серого чугуна в 450 + 20 посредством режущей системы Hyperthem HPR400XD. Оси управляются при помощи двигателей Harmonic (запатентованным продуктом Harmonic Drive AG).

На обоих осях Harmonic i:50 программа расчитывает движения дисков. Управление высотой осуществляется под наблюдением напряжения дуги и при помощи чувствительной ввернутой оси выполняемая посредством линейного блока включая модуль и датчики. Скорость модуля может достигать до 10.000 мм/минут. Магнитные разделительные пластины и датчики близости используются для управления контроля столкновения. Таким образом, повреждения во время работы предотвращены.

Подача сигнала в режущую головку к нулевым точкам на обеих осях подается электронно посредством одной кнопки. Поскольку приводные двигатели Harmonic установлены в специально разработанных циллиндрических корпусах, полная защита от повреждения сохраняется. Непрерывный процесс наклона поддерживается посредством управления программного обеспечения Pronest и Hupertherm. Технологии предоставленные Hupertherm, увеличивает качество продукта благодаря его умению резать под углом. Чувствительное сокращение может сохраняться с минимальными потерями посредством прекрасной регулировки части лазерного диода, установленной на наклонной режущей головке.
