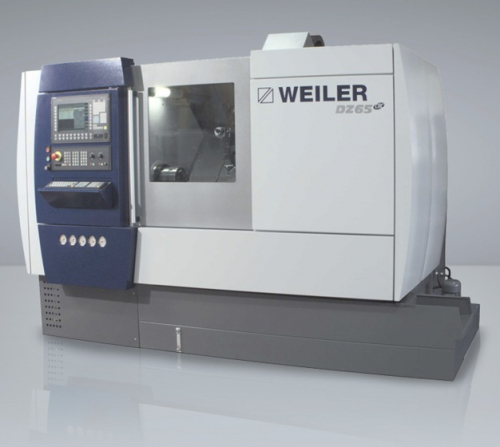

Прецизионный токарный обрабатывающий центр WEILER DZ65 CNC (Германия)
Характеристики:
Благодаря эргономичному дизайну DZ65 CNC обеспечивается особо легкое и удобное управление и значительное сокращение подготовительно-заключительного времени.
Прецизионный токарный станок с ЧПУ предназначен для высокопроизводительной работы в промышленности, инструментальном производстве, на предприятиях научно-исследовательских учреждений, а также в целях обучения и повышения квалификации операторов.
Высокое качество, энергоэффективность, точность и универсальность применения.
Отличительные особенности:
• самая современная техника управления и привода
• простота обслуживания и программирования
• наивысшая точность
• долговечность
• эргономичное управление
• минимальные габариты
• большой выбор принадлежностей, оснастки и специальных решений
Оснащение
• Прочная и компактная конструкция станка
• Диаметр точения 240 мм
• Длина обрабатываемой детали около 500 мм
• Проход для прутка 66 мм
• Главный привод мощностью 27 кВт
• Мощный привод осей
• Может использоваться для обработки деталей в патроне, прутковых деталей и валов
• Ось Y для обработки сложных деталей
• Противоположный шпиндель
• До 16 приводных инструментов
• Комплектная обработка деталей за один установ
• Высокая скорость ускоренной подачи
• Высокая точность благодаря прямой измерительной системе
• Универсальность применения
• Встроенные предохранительные функции по всем осям (safety integrated)
Технические характеристики
| Рабочая зона | AR | ARY | AG | AGY | |
| Диаметр точения, максимальный | mm | 240 | 240 | 240 | 240 |
| Ход перемещения Z | mm | 530 | 530 | 530 | 530 |
| Ход перемещения X | mm | 207.5 | 205 | 205 | 205 |
| Исполнение главного привода | |||||
| Диапазон частоты вращения | min-1 | 5 | 5 | 5 | 5 |
| Мощность привода | kW | 27 | 27 | 27 | 27 |
| Крутящий момент на главном шпинделе 60% ED | Nm | 260 | 260 | 260 | 260 |
| Главный шпиндель | |||||
| Шпиндельная головка DIN 55026 (DIN ISO 702-1) | Gr. | 6 | 6 | 6 | 6 |
| Размер патрона | mm | 200 | 200 | 200 | 200 |
| Проход материала в тягово-нажимной трубе | mm | 66 | 66 | 66 | 66 |
| Привод подачи | |||||
| Усилие подачи X/Z/Q | daN | 530 | 530 | 530 | 530 |
| Скорость ускоренной подачи X/Z/Q | m/mm | 30/30/30 | 30/30/30 | 30/30/30 | 30/30/30 |
| Задняя бабка | |||||
| Крепление упорных центров | MK | 4 | 4 | - | - |
| Усилие подвода, максимальное | daN | 530 | 530 | - | - |
| Исполнение противоположного шпинделя | |||||
| Шпиндельная головка DIN 55026 (DIN ISO 702-1) | Gr. | - | - | 5 | 5 |
| Размер патрона | mm | - | - | 160 | 160 |
| Проход материала в тягово-нажимной трубе Gegenspindel | mm | - | - | 42 | 42 |
| Диапазон частоты вращения Gegenspindel | min-1 | - | - | 6 | 6 |
| Мощность привода Gegenspindel | kW | - | - | 17 | 17 |
| Крутящий момент 60% ED | Nm | - | - | 85 | 85 |
| Инструментальная револьверная головка | |||||
| инструментов не приводных / приводных | 42716 | 16/16 | 16/16 | 16/16 | |
| Диаметр хвостовика DIN 69880 | mm | 30 | 25 | 25 | 25 |
| Поперечное сечение хвостовика держателя инструментов | mm | 20 x 20 | 16 x 16 | 16 x 16 | 16 x 16 |
| Мощность привода 100% ED | kW | 42494 | 42494 | 42494 | 42494 |
| Инструментальная револьверная головка с осью Y | |||||
| Ход перемещения Y | mm | - | -1,285714286 | -1,285714286 | -1,285714286 |
| Система управления | |||||
| Sinumerik | 840 D | 840 D | 840 D | 840 D |
Система управления
Панель управления WEILER серии Е: просто гениально - гениально просто!
Быстрая и простая связь между человеком и машиной
Используя новейшее поколение систем управления компании Сименс, интеллектуальное программное обеспечение собственной разработки компании WEILER быстро и просто ведет оператора, даже не обладающего знаниями программирования, прямо к готовой детали.
Три убедительных аргумента в пользу повышения качества и эффективности обработки:
• Изготавливать простые детали, как на классических станках, но с
большей эффективностью
• Изготавливать трудоемкие детали, как на классических станках, но
гораздо быстрее
• Изготавливать сложные детали, как на станках с ЧПУ, но гораздо проще
Краткий обзор преимуществ:
• Наглядная и удобная панель управления
• Тонкопленочный дисплей диаметром 15 дюймов с пленочной клавиатурой с клавишами с
коротким ходом
• Ручная токарная обработка
• Электронная обточка до упора
• Конусная обточка по всей рабочей зоне
• Радиусная обточка вручную
• Одинарные циклы
• Интеллектуальные циклы обработки резанием с контуром заготовки и без
него
• Производительный процессор геометрических параметров
• Циклы выточки / циклы отрезки
• Макросы для проточки канавок
• Высокопроизводительные циклы нарезания резьбы и сверления
• Цикл проточки существующей резьбы (ремонт)
• Циклы для приводных инструментов
• Программирование DIN-ISO
• Обработка файлов DXF
• Запоминающее устройство на 200 инструментов
• Перечни типовых деталей
• Моделирование
• Интерфейс USB и сетевая карта
• Дистанционный сервис
Принадлежности и оснастка
• Различные инструментальные револьверные головки
• Задняя бабка с ЧПУ
• Противоположный шпиндель
• Гидравлический силовой зажимной патрон
• Система гидравлических цанговых зажимов
• Устройство отвода заготовок
• Транспортерная лента
• Пружинный выбрасыватель
• Транспортер стружки
• Оптическая система измерения инструментов
• Установка вытяжки масляного тумана
