Характеристики:

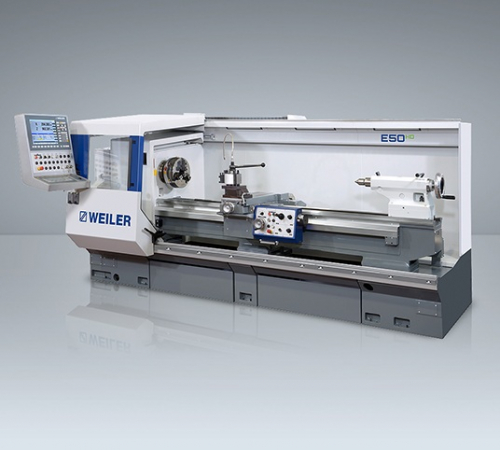

Мощный универсальный токарный станок серии Е компании WEILER с оптимальными условиями работы для опытного оператора.
Это – правильное решение для высокопроизводительной токарной обработки во всех отраслях промышленности, в том числе в инструментальном производстве, при проведении ремонтных работ, работ по техническому обслуживанию и поддержанию в исправном состоянии.
Мощный, точный, универсальный
Его основные преимущества:
• самая современная техника управления и привода
• простота обслуживания и программирования
• наивысшая точность
• долговечность
• высокая эргономичность
• минимальные габариты
• большой выбор принадлежностей и оснастки
• Межцентровое расстояние 1000 мм - 2000 мм
• Наибольший диаметр изделия, устанавливаемого над станиной, 570 мм
• Диапазон частоты вращения 1-2500 об/мин
• Главный привод 20 кВт с двухступенчатой коробкой скоростей
• Большой крутящий момент 1500 Нм
• Отверстие шпинделя 83 мм или 165 мм
• Удобство доступа в рабочую зону
• Мониторный блок с тонкопленочным дисплеем с диагональю 12,1 дюймов
• Исключительно удобная для оператора панель управления WEILER
• Пульт управления с маховиками перемещается вместе с продольной кареткой, что позволяет выполнять точные работы вручную
• Энергосберегающая система «e-TIM» обеспечивает минимальный расход электроэнергии
• Точность станка по стандарту DIN 8605
Рабочая зона
|
||
Высота центров | mm | - |
Наибольший диаметр изделия, устанавливаемого над станиной | mm | 570 |
Наибольший диаметр обработки над поперечными салазками суппорта | mm | 340 |
Межцентровое расстояние | mm | 1.000 - 2.000 |
Токарный шпиндель | ||
Шпиндельная головка DIN 55027 (DIN ISO 702-3) | Gr. | 8 ( 11 ) |
Отверстие шпинделя | mm | 83 (165) |
Диаметр шпинделя на передней опоре | mm | 120 ( 240 ) |
Главный привод | ||
Мощность привода 60% / 100% ED | kW | 20/17 |
Диапазон частоты вращения | min-1 | 1 - 2.500 |
Количество скоростей | - | |
Подачи | ||
Количество | - | |
В продольном направлении | mm/U | - |
В поперечном направлении | mm/U | - |
Усилие подачи в продольном направлении | N | 10 |
Усилие подачи в поперечном направлении | N | - |
Диапазон подач в продольном и поперечном направлениях | mm/U | 0,001 - 50 |
Максимальная скорость ускоренной подачи в продольном направлении / в поперечном направлении | m/min. | 42500 |
Нарезание резьбы | ||
Метрическая резьба | mm | 0,1 - 2.000 |
Задняя бабка | ||
Диаметр пиноли | mm | 80 |
Ход пиноли | mm | 200 |
Внутренний конус DIN 228 | MK | 5 |
Точность при приемке | ||
DIN | 8605 |
Панель управления WEILER серии Е: просто гениально - гениально просто!
Быстрая и простая связь между человеком и машиной
Используя новейшее поколение систем управления компании Сименс, интеллектуальное программное обеспечение собственной разработки компании WEILER быстро и просто ведет оператора, даже не обладающего знаниями программирования, прямо к готовой детали.
Три убедительных аргумента в пользу повышения качества и эффективности обработки:
• Изготавливать простые детали, как на классических станках, но с
большей эффективностью
• Изготавливать трудоемкие детали, как на классических станках, но
гораздо быстрее
• Изготавливать сложные детали, как на станках с ЧПУ, но гораздо проще
Краткий обзор преимуществ:
• Наглядная и удобная панель управления
• Тонкопленочный дисплей диаметром 15 дюймов с пленочной клавиатурой с клавишами с
коротким ходом
• Ручная токарная обработка
• Электронная обточка до упора
• Конусная обточка по всей рабочей зоне
• Радиусная обточка вручную
• Одинарные циклы
• Интеллектуальные циклы обработки резанием с контуром заготовки и без
него
• Производительный процессор геометрических параметров
• Циклы выточки / циклы отрезки
• Макросы для проточки канавок
• Высокопроизводительные циклы нарезания резьбы и сверления
• Цикл проточки существующей резьбы (ремонт)
• Циклы для приводных инструментов
• Программирование DIN-ISO
• Обработка файлов DXF
• Запоминающее устройство на 200 инструментов
• Перечни типовых деталей
• Моделирование
• Интерфейс USB и сетевая карта
• Дистанционный сервис
• Ручные и автоматические инструментальные системы
• Удерживающий тормоз для токарного шпинделя
• Трех- и четырехкулачковый патрон
• Планшайбы
• Цанговые зажимы
• Упоры для полого шпинделя
• Вращающиеся люнеты
• Неподвижные люнеты
• Сверлильная стойка на поперечной каретке
• Транспортер стружки
