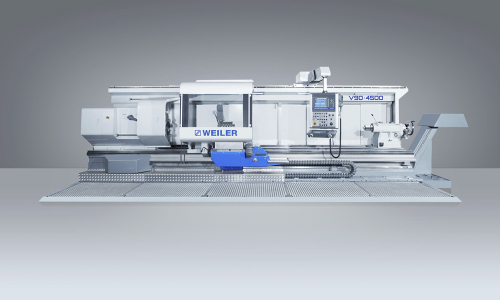

Прецизионный токарный станок с ЧПУ WEILER V90 (4 направляющие) (Германия)
Характеристики:
Оснащение
- Межцентровое расстояние 3 000 мм – 12 000 мм
- Наибольший диаметр изделия, устанавливаемого над станиной 940 мм
- Диапазон частоты вращения от 1 до 900 об/мин
- Главный привод мощностью 45 кВт при 60% ED
- Отверстие шпинделя 165 мм, 262 мм или 362 мм
- Максимальный крутящий момент 8000 Нм
- Экранный блок с тонкопленочным дисплеем размером 12,1 дюймов
- Исключительно удобная для оператора панель управления WEILER
- Пульт управления со всеми элементами управления с автономным перемещением
- Повышенная точность станка по стандарту DIN 8606/ 8607
Технические характеристики
| Рабочая зона | ||
| Высота центров | mm | - |
| Наибольший диаметр изделия, устанавливаемого над станиной | mm | 940 |
| Наибольший диаметр изделия, устанавливаемого над поперечным суппортом | mm | 590 |
| Межцентровое расстояние | mm | 3000-12000 |
| Ход перемещения поперечного суппорта | mm | 580 |
| Ширина станины | mm | 900 |
| Токарный шпиндель | ||
| Шпиндельная головка по стандарту DIN 55027 (DIN ISO 702-3) | Gr. | 26 (15) |
| Отверстие шпинделя | mm | 165 (262/362) |
| Диаметр шпинделя на передней опоре | mm | 235/330/448 |
| Главный привод | ||
| Приводная мощность 60 %/100 % ED | кВт | 45/37 |
| Диапазон частоты вращения об/мин от | min-1 | 1-900 |
| Максимальный крутящий момент на шпинделе | Hm | 8000 |
| Количество скоростей | - | |
| Диапазон перемещений подачи | ||
| Количество | - | |
| В продольном направлении | mm/U | - |
| В поперечном направлении | mm/U | - |
| Усилие подачи в продольном направлении | H | 20000 |
| Усилие подачи в поперечном направлении | N | - |
| Диапазон перемещений подачи | мм/об | 0,001-50 |
| Скорость ускоренного хода продольного / поперечного | м/мин | 42500 |
| Параметры нарезаемой резьбы | ||
| метрическая резьба | mm | 0,1 - 2.000 |
| Задняя бабка | ||
| Внутренний диаметр задней бабки | mm | 140 |
| Ход пиноли | mm | - |
Система управления
Панель управления WEILER серии Е: просто гениально - гениально просто!
Быстрая и простая связь между человеком и машиной
Используя новейшее поколение систем управления компании Сименс, интеллектуальное программное обеспечение собственной разработки компании WEILER быстро и просто ведет оператора, даже не обладающего знаниями программирования, прямо к готовой детали.
Три убедительных аргумента в пользу повышения качества и эффективности обработки:
• Изготавливать простые детали, как на классических станках, но с
большей эффективностью
• Изготавливать трудоемкие детали, как на классических станках, но
гораздо быстрее
• Изготавливать сложные детали, как на станках с ЧПУ, но гораздо проще
Краткий обзор преимуществ:
• Наглядная и удобная панель управления
• Тонкопленочный дисплей диаметром 15 дюймов с пленочной клавиатурой с клавишами с
коротким ходом
• Ручная токарная обработка
• Электронная обточка до упора
• Конусная обточка по всей рабочей зоне
• Радиусная обточка вручную
• Одинарные циклы
• Интеллектуальные циклы обработки резанием с контуром заготовки и без
него
• Производительный процессор геометрических параметров
• Циклы выточки / циклы отрезки
• Макросы для проточки канавок
• Высокопроизводительные циклы нарезания резьбы и сверления
• Цикл проточки существующей резьбы (ремонт)
• Циклы для приводных инструментов
• Программирование DIN-ISO
• Обработка файлов DXF
• Запоминающее устройство на 200 инструментов
• Перечни типовых деталей
• Моделирование
• Интерфейс USB и сетевая карта
• Дистанционный сервис
Принадлежности и оснастка
- Платформа для оператора со съемными предохранительными решетками с противоскользящим покрытием.
- Сдвижной защитный кожух со смотровыми окнами из безопасного стекла, устойчивого к появлению царапин
- Задняя стенка для защиты от стружки со сдвижными дверьми с электрическими запорами
- Защита патрона с электрической системой контроля
- Защита заднего конца патрона с электрической системой контроля
- Светодиодной освещение рабочей зоны
- Удерживающий тормоз на входном валу редуктора
- Установка подачи смазочно-охлаждающей жидкости (30 л/мин при 3,5 бар)
- Коническая втулка для главного шпинделя MK6
- Неподвижный центр MK6
- Счетчик рабочих часов (при включенной мощности)
- Заглушка для токарного шпинделя
- Комплект ключей
- и т.д.
