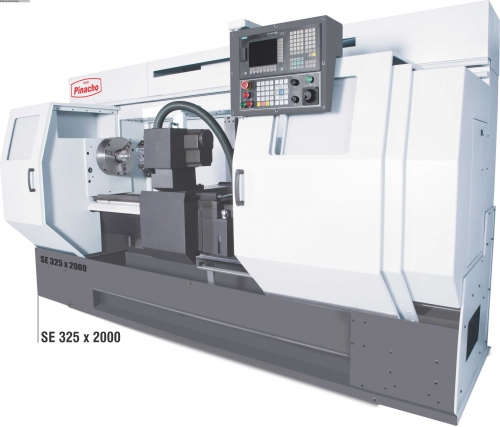

Токарный станок с ЧПУ PINACHO SE 325 (Испания)

Характеристики:

Токарно-винторезные станки с ЧПУ Pinacho серии SE – является бюджетной версией станков с ЧПУ созданными на базе токарно-винторезных станков серии SC с классическими горизонтальными направляющими обеспечивающими жесткость в обработке. Станок оснащен системой ЧПУ Siemens 808, автоматическим переключением диапазонов вращения шпинделя, ШВП по осям Х и Z. За счет несложного программирования системы ЧПУ и быстрой переналадки с одной детали на другую данные станки отлично подходят для обработки деталей на мелкосерийном производстве со сложным наружным и внутренним контуром, расточки, нарезания резьбы, канавок, радиусов и пр. токарных операций. Автоматическое переключение диапазонов шпинделя позволяет выбрать подходящий режим для обработки различных материалов. Дополнительное оснащение гидравлическим патроном, люнетами, и револьверной головкой на 8 позиций, увеличенным отверстием в шпинделе еще больше расширяет возможности применения данного оборудования в токарной обработке.

Базовые модели SE – позволяют производить обработку над станиной деталей Ø402, 502 и 352 мм, максимальной длиной 750, 1000, 1500 и 3000мм. Шпиндель имеет отверстие Ø42, 58 и 80мм. Все базовые модели оснащены кабинетной защитой, автоматической станцией смазки, системой подачи СОЖ, рабочим освещением ручным резцедержателем с комплектом быстросменных блоков и соответствуют всем нормам безопасности СЕ.

Особенности станка PINACHO SE 325:

1. величение отверстия в шпинделе для моделей SC250 – 105мм и SC325-155мм (опция)
2. установка второго (заднего) патрона для станков с увеличенным отверстием в шпинделе (опция)
3. установка гидравлического 3-х кулачкового или цангового патрона
4. линейка пиноли задней бабки для измерения выдвижения, установлена дополнительно с лимбом.
5. транспортер для сбора стружки
6. револьверная головка на 8 позиций с комплектом державок для осевого инструмента

Технические характеристики:

Базовая комплектация:

• Cистема ЧПУ SIEMENS 808D
• Ручной резцедержатель
• Графическое отражение процесса обработки
• Редактор профиля программ
• Автоматическое переключение диапазонов
• Электронные маховики по осям X и Z
• Система подачи СОЖ
• Низковольтное освещение рабочей зоны
• Полное ограждение станка
• Два фиксированных центра
• Переходная втулка в конус шпинделя
• Инструкция по эксплуатации
• Автоматическая система смазки
• Уровневые болты и опоры
• CE Сертификат
• Гарантия 2 года
• Точность станка по DIN 8605

Дополнительное оснащение:

• Увеличенное отверстие шпинделя 155 мм
• Автоматический 4-х позиционный резцедержатель
• Автоматическая 8-ми позиционная револьверная головка
• Универсальный 3-х кулачковый патрон
• Комплекты сырых и каленых кулачков
• 4-х кулачковый патрон с независимыми кулачками
• Планшайба
• Люнеты подвижные
• Люнеты неподвижные
• Инструментальная оснастка
• Вращающийся центр
• Конвейер для сбора стружки
• Гидравлический 3-х кулачковый патрон
• Трансформатор
• Сверлильный патрон
• Цанговый патрон
• Цанги
