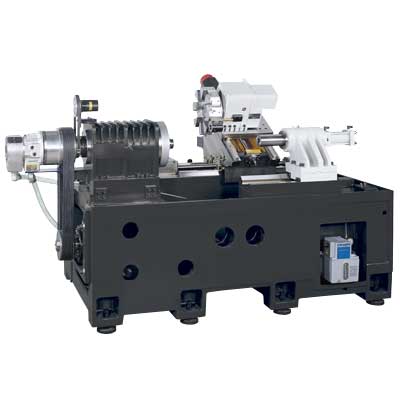

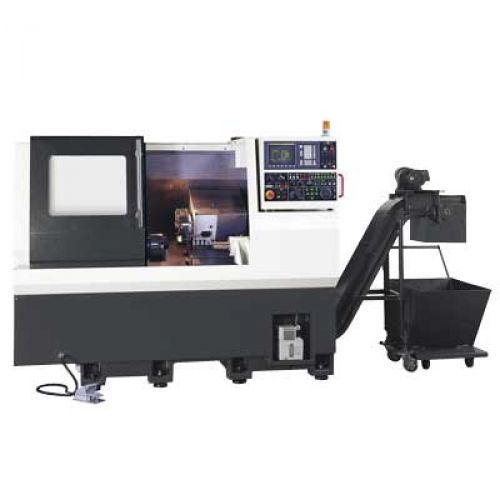

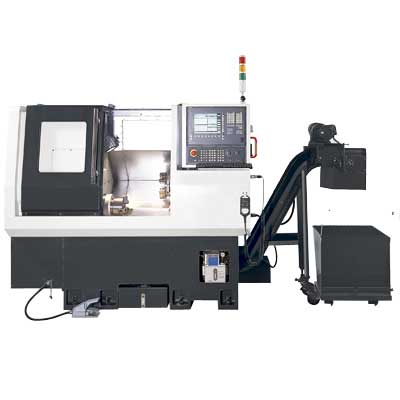

Токарный станок с ЧПУ с наклонной станиной Bemato BMT 05LT/BMT 06LT /BMT 08LT/BMT 05LTR (Тайвань)

BMT 05LT

BMT 06LT

BMT 08LT

BMT 05LTR

Вместимость станка

Наибольший диаметр обработки над станиной

300 мм

380 мм

560 мм

Наибольший диаметр обрабатываемой заготовки

230 мм

320 мм

460 мм

Ход

Ход оси X

150 мм (125+25)

185 мм ( 160+25)

264 мм (240+25)

Ход оси Z

275 мм

540 мм

730 мм

1240 мм

Подвод

Быстрый подвод по оси X

15 м/мин

15 м/мин

15 м/мин

Быстрый подвод по оси Z

30 м/мин

30 м/мин

30 м/мин

Шариковинтовая передача

Ось X

R25*шаг 5 мм

R32*шаг 5 мм

R32*шаг 5 мм

Ось Z

R32*шаг 10 мм

R32*шаг 10 мм

R40*шаг 10 мм

Опорные подшипники оси X

20TAC47B

20TAC47B

25TAC62B

Опорные подшипники оси Z

25TAC62B

25TAC62B

30TAC62B

Револьверная головка

Тип

Гидравлическая

Гидравлическая

Гидравлическая

Количество инструментов

8

8/12

8/10/12

Хвостовик режущего интсрумента

20 мм

25 мм

25 мм

Размер шпинделя (выдвижного)

25 мм

32 мм

40 мм

Задняя бабка

Ход бабки

350 мм

330 мм

830 мм

1330 мм

Диаметр пиноли

70 мм

70 мм

80 мм

Конус пиноли

MT#4

MT#4

MT#5

Габариты

Размеры

2270*2270*2170 мм

2970*2180*2200 мм

4340*2000*2250 мм

4800*2000*2250 мм

Вес нетто

2800

3800

5000

5800

Вес брутто

3200

4400

5800

6800

Стандартные аксессуары:

• FAGOR 8055i/A TC система управления

• Гидравлическая задняя бабка

• Автосмазка линейных направляющих и шариковинтовых передач

• Система охлаждения с подачей СОЖ

• Транспортер для удаления стружки с тележкой

• Гидравлическая  револьверная головка на 8 гнезд
• - 2 державки для подрезных резцов
• - 2 державки для расточных оправок
• - 8 зажимных клинов
• - 1 набор втулок для расточных оправок

• Галогенные лампы

• Порт RS-232

• Набор сырых и каленых кулачков для гидравлического полого патрона w/1 или гидравлический патрон с пружинящей зажимной втулкой но без цанг

• Лампа аварийной сигнализации

• Выравнивающие блоки

• Станочный центр и пиноль

• Инструмент для техобслуживания

• Руководства по эксплуатации

• 1 год гарантии на систему управления

• 1 год гарантии на механические детали

• Соответствие стандарту безопасности

• ОПЦИОН:

• FANUC Oi-T/SIEMENS 810D система управления

• Большее по размеру осевое отверстие

• Больший ход оси Z

• Набор мягких кулачков для патрона

• Автоприемник отработанной детали

• Автоматическая дверь

• Программируемая измерительная головка для контроля состояния инструмента

• Державка расточной оправки

• Втулка расточной оправки

• Державка для подрезных резцов

• VDI грань револьверной головки (без державок)

• Устройство подачи прутка с интерфейсом

• Система подачи  СОЖ под высоким давлением

• Большегрузный вращающийся центр

• Механизированная револьверная головка

• Программируемая бабка
