Зубоизмерительный прибор GearSpec DO-3 PC (Чехия)

Цена: по запросу

Характеристики:

ОСНОВНЫЕ ДОСТОИНСТВА:

  • бесконкурентное соотношение «цена – качество»
  • простота обслуживания
  • возможность эксплуатации в цеховых условиях с сохранением лабораторной точности измерения
  • возможность внесения необходимых изменений в производство на основе анализа результатов измерения

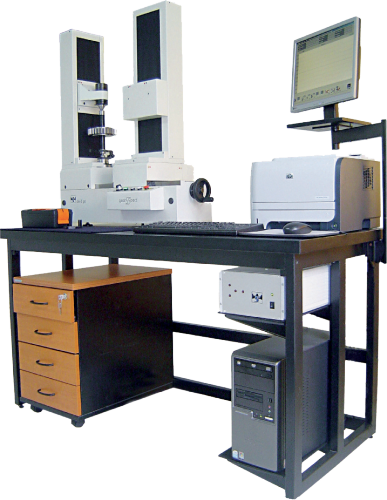

  • Measuring instrument DO-3 PC
  • Зубоизмерительный прибор DO-3 PC для комплектного измерения геометрической формы цилиндрических эвольвентных зубчатых колес. Снятие параметров и расчеты проводятся с помощью ПК.
  • Measuring instrument DO-3. PC
  • Зубоизмерительный прибор DO-3 PC для комплектного измерения геометрической формы цилиндрических эвольвентных зубчатых колес, т.е. профиля, направления, шагов, радиального биения и контрольных размеров.
  • Measuring instrument DO-3.. PC
  • Ограждение кабинетного типа закрывающееся на ключ

Зубоизмерительный прибор DO-3 PC для комплектного измерения геометрической формы цилиндрических эвольвентных зубчатых колес, т.е. профиля, направления, шагов, радиального биения и контрольных размеров. Снятие параметров и расчеты проводятся с помощью ПК.

Принцип измерения и расчетов основан на основных уравнениях эвольвенты и относящихся к обкату эвольвентного профиля. В отличие от конкурентных в приборе DO-3 PC не используется так называемый точечный способ, когда щуп обмеряет профиль зуба точку за точкой. Происходит непрерывное снятие параметров. Более того, можно сразу обмерить весь профиль зуба в радиальном и осевом направлениях. Результаты обмера сохраняются в памяти компьютера. С помощью специального программного обеспечения проводится обработка полученных результатов и определение точностных параметров зубчатого колеса. Расчет отдельных погрешностей проводится исходя из согласованных перемещений измерительной головки (аксиальное и/или радиальное) и измеряемой шестерни (вращение).


Прибор DO-3 PC предназначен для измерения погрешностей зубчатых колес, причем при оценке результатов можно задать класс точности по DIN 3962, AGMA 2000, GOST-1643-81, ISO 1328 или «~». Обозначение «~» позволяет прямо задавать величину погрешностей в микронах вместо класса точности.

Технические параметры:

  1. Максимальный диаметр измеряемой шестерни - 180 или 280 мм
  2. Максимальный измеряемый модуль - 8 мм
  3. Минимальный измеряемый модуль - 0,5 мм
  4. Минимальный модуль при измерении эвольвенты - 0,7 мм
  5. Максимальный угол наклона зуба - 50°
  6. Минимальный диаметр делительной окружности - 10 мм
  7. Максимальный вес измеряемой детали - 20 кг
  8. Класс точности измерения II. по VDI 2612, 2613, 2614
