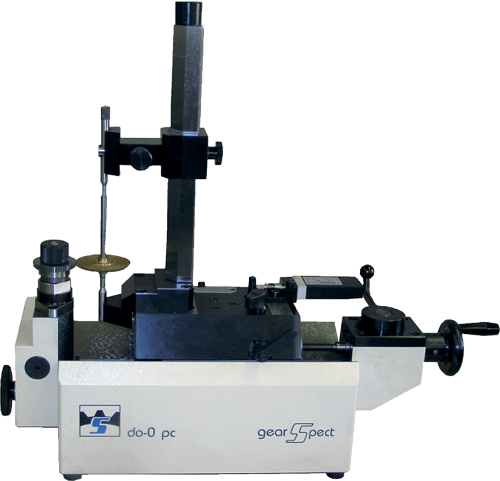

Зубоизмерительный прибор GearSpect DO-0 PC (Чехия)

Цена: по запросу

Характеристики:

Зубоизмерительный прибор GearSpect DO-0 PC для определения точности цилиндрических зубчатых колец малых размеров методом двухстороннего обката с эталонной шестерней. Снятие параметров и расчеты проводятся с помощью ПК.

ОСНОВНЫЕ ДОСТОИНСТВА ПРИБОРА ДЛЯ ИЗМЕРЕНИЯ ЗУБЧАТЫХ КОЛЁС GearSpect DO-0 PC (Методом двухстороннего обката)

  • бесконкурентное соотношение «цена – качество»
  • простота обслуживания
  • возможность эксплуатации в цеховых условиях с сохранением лабораторной точности измерения
  • возможность внесения необходимых изменений в производство на основе анализа результатов измерения

ПРИНЦИП ИЗМЕРЕНИЯ ЗУБЧАТЫХ КОЛЁС ПРИБОРОМ GearSpect DO-0 PC

Измерение методом двухстороннего обката производится на приборах DO-0 PC и DO-1 PC. Принцип измерения заключается в том, что два зубчатых колеса (одно из которых может быть эталонным) располагаются под постоянной нагрузкой, которая обеспечивает постоянное зацепление колес. При вращении шестеренчатой пары возникает колебание межосевого расстояния, которое регистрируется прибором. Колебание межосевого расстояния является следствием влияния погрешностей зубчатых колес.

На приборах GearSpect DO-0 PC можно измерять следующие погрешности геометрии зубчатых колёс:

  • Fi" – погрешность двухстороннего обката за оборот
  • fi" – погрешность двухстороннего обката за шаг
  • Fr" – радиальное биение
  • fa" – колебание межосевого расстояния по отношению к теоретической величине
  • fs" – shock, maximum deviation from interpolating curve

Кроме этого, при подсоединении цифрового тарельчатого микрометра, можно измерять размер через зубья и сравнивать полученный результат с допустимым. Результатом измерения и обработки полученных результатов на приборах с РС является протокол.

Технические характеристики прибора GearSpect DO 0 PC

  • Наибольший диаметр измеряемого колеса при зажиме за отверстие, мм  120
  • Наибольший диаметр измеряемого колеса при зажиме в центрах, мм  100
  • Диапазон межосевого расстояния, мм  35 - 125
  • Диапазон межосевого расстояния с редукцией, мм  10 - 75
  • Максимальный измеряемый модуль, мм  2
  • Максимальный вес измеряемой детали, кг  1


Технические работы

 По договоренности мы можем предоставить следующие услуги:

  1. пусконаладочные работы и запуск прибора для измерения зубчатых колес GearSpect DO–0 PC в эксплуатацию;
  2. гарантию сроком в 12 месяцев момента сдачи прибора для измерения зубчатых колес GearSpect DO–0 PC: в эксплуатацию;
  3. базовое обучение операторов работе на приборе для измерения зубчатых колес GearSpect DO–0 PC;
  4. полное обучение операторов на заводе-изготовителе;
  5. приемку станков на заводе-изготовителе - GearSpect.
