Зубчатые электромагнитные муфты EZF 4 (PSP Pohony ПСП Похони)

Характеристики:

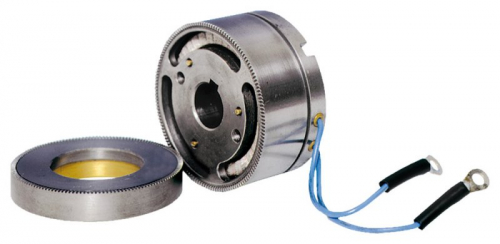

Зубчатые электромагнитные муфты EZF 4.

Зубчатые муфты EZF с электромагнитным управлением применяются в коробках передач металлообрабатывающих и деревообрабатывающих станков, а также везде, где требуется соединение двух вращающихся элементов без проскальзывания. Могут включаться только при отсутствии вращения, при вращении на синхронных оборотах или при небольшой разнице в оборотах, при достаточной гибкости привода и малом моменте инерции ведомых элементов. Отключение может выполняться при любых разрешенных оборотах и передаваемом моменте вращения. Зубчатые муфты могут применяться как в сухой среде, так и в среде со смазкой. Для хода всухую бесколлекторная муфта поставляется с крышкой, во избежание попадания пыли в шарикоподшипники.

Зубчатые электрические муфты имеют меньшие размеры по сравнению с пластинчатыми электрическими муфтами идентичных моментов вращения. Муфты соединяют ведущую и ведомую часть при помощи элементов с торцевым зубчатым зацеплением, которые вводят в захват электромагнит, а освобождаются под действием пружин. Ведомую часть муфты образует корпус из магнитного материала с торцевым зацеплением. У бесколлекторных муфт имеется два вывода из изолированных проводов длиной около 300 мм.

В корпусе также размещены отжимные штифты с пружинами и установочными болтами. Вал ведомой части машины в муфте жестко закреплен в отверстии корпуса. Ведущая часть муфты состоит из якорной плиты с торцевым зацеплением, с которым внешним зубчатым зацеплением соединен фланец из немагнитного материала. На фланце установлены постоянные магниты для фиксации якоря в выключенном положении. Через торцевое зубчатое зацепление якоря и корпуса передается вращающий момент от ведущей части к ведомой.
