Миницилиндры из металла 1280 - 1294 (MIR) по DIN/ISO 6432 и вне стандарта Pneumax (Пневмакс)
Характеристики:

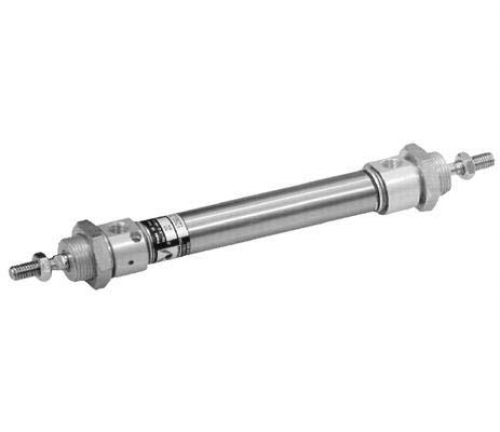

Миницилиндры из металла 1280 - 1294 (MIR) по DIN/ISO 6432.
Мини пневмоцилиндры по ISO 6432 (диаметр поршня 12, 16, 20, 25 мм) и вне стандарта (диаметр поршня 8, 10, 32 мм) являются наиболее распространенным приводом для широкого круга задач по линейному перемещению. Все цилиндры поставляются в комплекте с гайкой штока и крышки. Максимальное рабочее давление - 10 бар. Температура эксплуатации от -5 до +70 °С.
Цилиндры с диаметром поршня от 8 мм до 25 мм изготавливаются в соответствии с требованиями стандарта ISO 6432, а цилиндры с диаметром 32 мм дополняют этот ряд, хотя и не предусмотрены стандартом. Особенностью серии является то, что на всех миницилиндрах в поршень установлен магнит. Благодаря этому можно контролировать положение поршня при помощи дополнительно устанавливаемых датчиков.
Таблица размеров минипневмоцилиндров 1280...A.M, 1280...M по стандарту ISO 6432:
| Размеры | Пневмоцилиндры 1280.08... (Ø8 мм) | Пневмоцилиндры 1280.10... (Ø10 мм) | Пневмоцилиндры 1280.12... (Ø12 мм) | Пневмоцилиндры 1280.16... (Ø16 мм) | Пневмоцилиндры 1280.20... (Ø20 мм) | Пневмоцилиндры 1280.25... (Ø25 мм) | Пневмоцилиндры 1280.32... (Ø32 мм) |
| AM (-0,2) | 12 | 12 | 16 | 16 | 20 | 22 | 20 |
| BE | M12x1,25 | M12x1,25 | M16x1,5 | M16x1,5 | M22x1,5 | M22x1,5 | M30x1,5 |
| CD (H9) | 4 | 4 | 6 | 6 | 8 | 8 | 12 |
| D (h11) | 16 | 16 | 20 | 21 | 27 | 30 | 38 |
| EE | М5 | М5 | М5 | М5 | G 1/8" | G 1/8" | G 1/8" |
| EW (d13) | 8 | 8 | 12 | 12 | 16 | 16 | 26 |
| KK (6g) | M4x0,7 | M4x0,7 | M6x1 | M6x1 | M8x1,25 | M10x1,25 | M10x1,25 |
| KV | 17 | 17 | 22 | 22 | 30 | 30 | 42 |
| KW | 5,5 | 5,5 | 6 | 6 | 7 | 7 | 8 |
| KX | 7 | 7 | 10 | 10 | 13 | 17 | 17 |
| KY | 3 | 3 | 4 | 4 | 5 | 6 | 6 |
| L | 6 | 6 | 9 | 9 | 12 | 13 | 13 |
| L1 (±1) | 86 | 86 | 105 | 111 | 130 | 140 | 139 |
| L2 | 10 | 10 | 14 | 13 | 15 | 15 | 14 |
| L3 | 12 | 12 | 17 | 17 | 18 | 22 | 22 |
| L4 | 9 | 9 | 9 | 10,5 | 15,5 | 15,5 | 14,5 |
| L5 (±1) | 46 | 46 | 50 | 56 | 56 | 68 | 69 |
| L6 | 48 | 48 | 52 | 58 | 70,5 | 70,5 | 71,5 |
| L7 | 2 | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 |
| L8 | 64 | 64 | 70 | 80 | 94,5 | 98,5 | 99,5 |
| L9 (±1,2) | 78 | 78 | 94 | 100 | 116 | 125 | 125 |
| L10 (±1) | 37 | 37 | 41 | 45 | 52,5 | 52,5 | 54,5 |
| L11 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 |
| MM (f7) | 4 | 4 | 6 | 6 | 8 | 10 | 12 |
| MR | 12 | 12 | 16 | 6 | 18 | 18 | 22 |
| WF (±1,2) | 16 | 16 | 22 | 22 | 24 | 28 | 28 |
| XC (±1) | 64 | 64 | 75 | 82 | 95 | 104 | 105 |
| Y (±1,2) | 20,5 | 20,5 | 26,5 | 27,5 | 32 | 36 | 45 |
