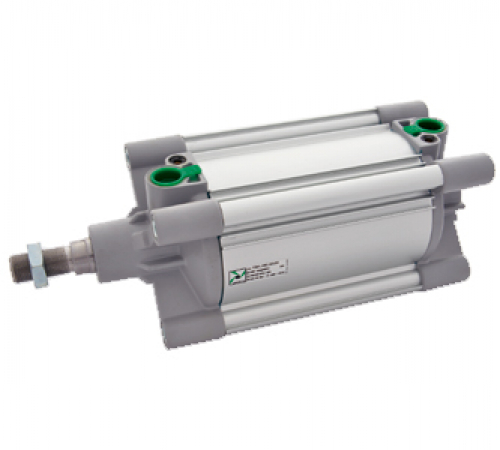

Пневмоцилиндры 1390 - 1392 по DIN/ISO 15552 Pneumax (Пневмакс)

Характеристики:

Пневмоцилиндры 1390 - 1392 по DIN/ISO 15552 Pneumax.

Это новое поколение цилиндров с улучшенными характеристиками, они обладают рядом технических преимуществ. Поршни цилиндров серии 1390 -1392 состоят из двух полупоршней и изготовлены по аналогии с поршнями цилиндров “ECOPLUS”, из износостойкого пластика. Цилиндры изготавливаются со встроенными демпфирующими втулкам и регулировочными винтами управления демпфированием.

Данные цилиндры являются простым и прочным устройством, которое может работать без обслуживания десятки миллионов циклов при правильном монтаже и эксплуатации. Цилиндры спроектированы для универсального применения, они могут монтироваться в любом положении.

Характеристика продукта:

Диаметр поршня:	32... 200 мм
Максимальное рабочее давление:	10 бар
Ход:	до 4000 мм
Температура эксплуатации:	-5...+70°С

Таблица размеров односторонних пневмоцилиндров (1390, 1391, 1392):

Типоразмеры		Пневмоцилиндры 1391.32... (Ø32 мм)	Пневмоцилиндры 1391.40... (Ø40 мм)	Пневмоцилиндры 1391.50... (Ø50 мм)	Пневмоцилиндры 1391.63... (Ø63 мм)	Пневмоцилиндры 1391.80... (Ø80 мм)	Пневмоцилиндры 1391.100... (Ø100 мм)
AM		22	24	32	32	40	40
B (d11)		30	35	40	45	45	55
BG		16	16	18	18	16	16
E		46	54	65	77,5	95,5	115,5
EE		G 1/8"	G 1/4"	G 1/4"	G 3/8"	G 3/8"	G 1/2"
G		29	31	33	36	40	44
KK		M10x1,25	M12x1,25	M16x1,5	M16x1,5	M20x1,5	M20x1,5
KV		17	19	24	24	30	30
KW		6	7	8	8	9	9
L2		16	20	25	25	32	35
L3		4	4	5	5	/	/
L8		94	105	106	121	128	138
MM		12	16	20	20	25	25
PL		13	14	14	16	16	18
RT		M6	M6	M8	M8	M10	M10
SW		10	13	17	17	22	22
TG		32,5	38	46,5	56,5	72	89
VA		4	4	4	4	4	4
VB		33	41	51	51	65	71
VD		8	10	12	12	15	16
VF		12	12	16	16	20	20
VG		48	54	69	69	86	91
WH		26	30	37	37	46	51
Масса, г	ход 0 мм	480	590	1020	1320	2100	3000
Масса, г	кажд. 10 мм	33	41	58	67	99	110
