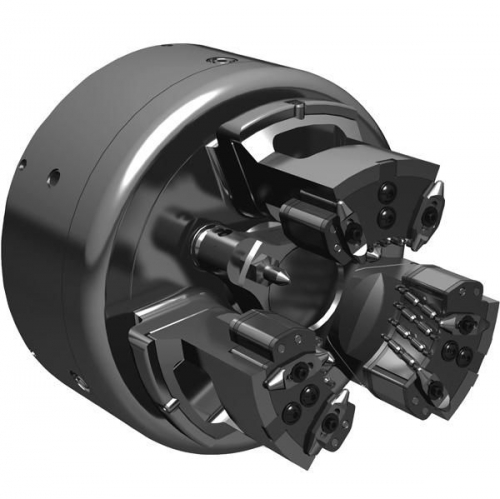

Тип D-KOMBI SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Характеристики:

Мембранный патрон с прижимными пальцами. Ø 210 - 315 мм.

Быстрая смена кулачков/прижимных пальцев.

Технические даннные:

D-KOMBI			D-210 KOMBI		D-260 KOMBI		D-315 KOMBI
тип крепления		размер	A5	A6	A6	A8	A8
A		mm	210		260		315
B		mm	105,5		116		116
C		mm	118,5		130		130
C1		mm	170,5		187		192
диапмзон зажима без пальцев	D	mm	20-175		40-220		60-275
D1		mm	188		227		275
диапазон зажима с пальцами	D2	mm	111		153		203
E		mm	172		225		275
F		mm	104,8	133,4	133,4	171,4	133,4	171,4
G			M12	M12	M12	M16	M16
G1			M28 x 1.5		M28 x 1.5		M28 x 1.5
G2			M14 x 1.5		M14 x 1.5		M14 x 1.5
высота кулачков	H	mm	52		57		62
J		mm	6		6		6
K		mm	40		48		48
M		mm	61,4		61,9		61,9
N		mm	185		185		185
ход поршня (мембрана)	S	mm	1,0		1,5		1,7
ход поршня (зажимные пальцы)	S1		16		16		16
T		mm	18		10		10
U		mm	28		20		20
V		mm	51		43		43
ход кулачка на расстоянии H			1,0		1,1		1,2
тяговое усилие мин./макс.*	FD	kN	0-25		0-25		0-25
толк. усилие для открытия кулачков FC		kN	20		20		20
макс тяг. усилие (зажимные пальцы) .FB		kN	6		9		9
поворотные пальцы отжаты	FA	kN	2		2		2
момент инерции		kg.m²	0,16		0,45		0,75
масса без оснастки		kg	30		44		60
приводной цилиндр		тип	ZHVD-DFR		ZHVD-DFR		ZHVD-DFR

ZHVD-DFR с вращающейся муфтой на 1 компонент ид. No. 044865 (без муфты) ZHVD-DFR с вращающейся муфтой на 2 компонента ид. No. 044866 (с муфтой на 2 компонента)
рабочая поверхность поршня				давление мин/макс бар	макс.частота вращения об/мин	расход масла при 30-50 °C дм3/мин	масса цилиндра кг	момент инерции кгм	масса вращ. муфты 1 компонент кг	масса вращ. муфты 2 компонента кг
осевые пальцы (K1)		мембрана (K2)
A толкать cм²	B тянуть cм²	C толкать cм²	D тянуть cм²
17,6	30,6	40,6	39,2	3-60	4000	3,0	25	0,065	0,4	1,5
