M2-PB SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Цена: по запросу

Характеристики:

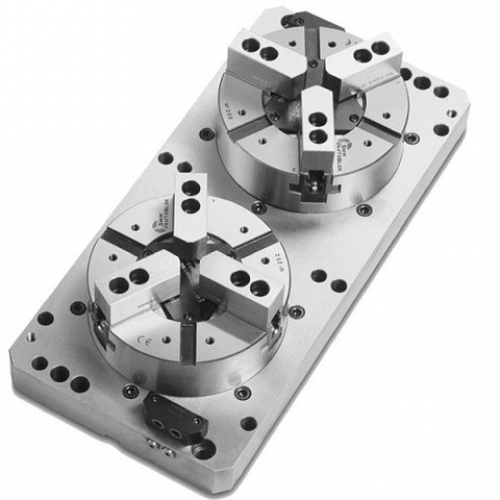

Фиксатор с двумя патронами. Ø 130 - 315 мм.

Фиксирующий узел с несколькими пневматическими патронами.

Встроенные пневмоцилиндры: 2 и 3 кулачка.

Технические данные:





SMW-AUTOBLOK тип   M2-PB 130
M4-PB 130
M2-PB 165
M4-PB 165
M2-PB 210
M4-PB 210
M2-PB 250
M4-PB 250
M2-PB 315
M4-PB 315
радиальный ход кулачка mm 3,2 3,6 4,4 5 6,3
радиальный ход кулачка PBL-D2 (2 кулачка)* mm 6 6,8 8,4 9,7 12
рабочая поверхность поршня cm² 82 143 236 358 548
макс. рабочее давление bar 7 7 7 7 7
усилие зажима патронов при 6 бар kN 14 24 42 64 98
усилие зажима патронов при 6 бар PBL-D2 (2 кулачка)* kN 9 16 26 39 60
M2-PB масса (без накладных кулачков) kg 29,5 49 83 121 172



Размеры M2-PB

SMW-AUTOBLOK тип M2-PB 130 M2-PB 165 M2-PB 210 M2-PB 250 M2-PB 315
диаметр патрона A mm 135 170 215 260 315
B mm 198 224 274 324 374
C mm 400 460 585 660 780
D mm 107,5 131 155 175 205
E mm 185 223 275 310 370
H mm 89 100 117 127 141
крепежные отверстия Ø M mm 17 17 17 17 17
отверстия под штифты Ø N H8 mm 20 20 20 20 20
P1 mm ---- 50 50 50 50
P2 mm 150 150 200 250 300
P3 mm 50 50 50 ---- ----
P5 mm 25 17,5 17,5 30 40
P6 mm 350 460 550 600 700
R1 mm 24 37 37 37 37
R2 mm 150 175 225 275 325
R3 mm 24 62 62 62 62
R4 mm --- 25 25 25 25
R5 mm 24 12 12 12 12
R7 mm 174 137 187 237 287
S mm 14 18 18 18 18
T mm 39 44 49 54 54
V mm 6 6 6 6 6
пневмоподводы Z дюйм R1/4 " R1/4 " R1/4 " R1/4 " R1/4 "
