STP SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Характеристики:

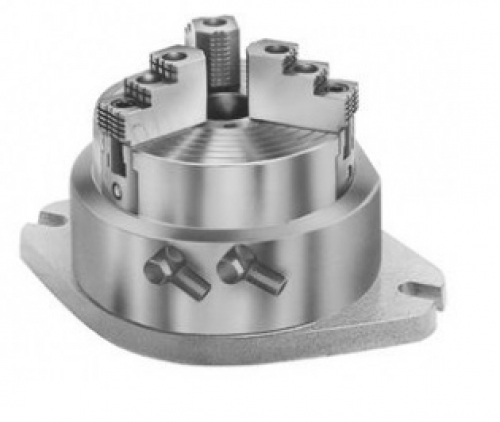

Неподвижный пневматический патрон, Ø 125 - 280 мм. Дюймовое зубчатое соединение.

Встроенный пневмоцилиндр с проходным отверстием, 3 кулачка.

Технические даные:

SMW-AUTOBLOK тип ид. No.		STP 125 013904	STP 160 013905	STP 240 053273	STP 280 052810
a	mm	136	171	240	284
B	mm	26	38	78	92
C	mm	156	201	250	316
D H6	mm	34	46	86	102
E	mm	8	7,5	7	6
F	mm	220	275	320	400
G	mm	160	206	250	316
H	mm	102,5	130	134	155,5
H1	mm	14,5	19	18,5	23,5
H2	mm	66	83	86	97,5
I	mm	104	132	135,5	157
J	mm	22	24	24	30
K	mm	13	15	15	18
M	mm	57	72	75	86
пневмоподводы N	дюйм	G 1/8 "	G 1/4 ”	G 1/4 ”	G 1/4 ”
a	mm	25	30	36	44
b f7	mm	12	14	17	21
зубчатое соединение	дюйм	1/16 ” x 90°	1/16 ” x 90°	1/16 ” x 90°	1/16 ” x 90°
болт DIN 912 12.9 d	mm	M8 x 30	M10 x 35	M12 x 35	M16 x 40
min. e	mm	4	6	8	12
положение сухарей min./max. f	mm	17/25	17/31	22/41.5	25/51
длина зубчатого соединения g	mm	40	50	59	75
min./max. h	mm	25.9/28.9	24.9/37	57.7/61.9	70/65
		15	15	15	7,5
радиальный ход кулачка	mm	3	4,1	4,2	5
рабочее давление min./max.	bar	2/10	2/10	2/10	2/10
рабочая поверхность поршня	cm²	129	206	290	532
расход воздуха при 6 бар	l	1	2,4	5,5	6,6
масса (без накладных кулачков)	kg	19	21	40	56

■ накладные кулачки ■ сухари				STP ДЮЙМОВОЕ зубчатое соединение 3 кулачка
MHB-D	тип патрона	STP 125	STP 160		STP 240	STP 280
каленые оборотные тип		MHB-D 125	MHB-D 160		MHB-D 200	MHB-D 251
накладные кулачки	ид. No. (компл.)	12081306	12081636		12082036	12083036
B		30	34		40	5
	H	34	39		45	56
L		58	65		82	105
	T	8,5	10		10,5	13,5
N		12	14		17	21
	зубчатое соединение	1/16 " x 90°	1/16 " x 90°		1/16 " x 90°	1/16 " x 90°
a		13	18		19	26
	b	16	16		23	30
c		16	16		23	30
	кг/компл.	0,6	0,9		1,7	2,85
