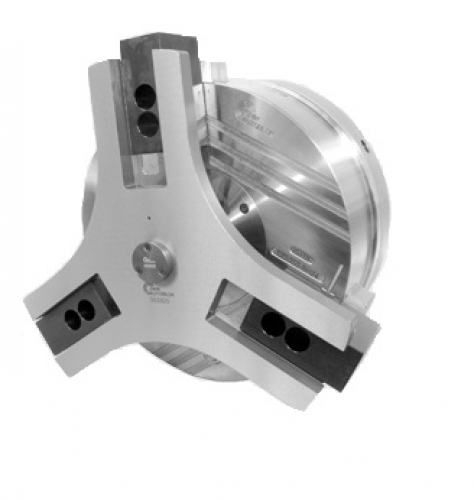

CC SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:
Неподвижный центрирующий и амортизирующий патрон. Дюймовое зубчатое соединение.
Встроенный амортизатор: 3 кулачка. Ø 240 - 350 мм.
- Технические данные:
| SMW-AUTOBLOK тип ид. No. |
CC 240 Z 053290 |
CC 350 Z 053192 |
||
| a | mm | 240 | 360 | |
| B | mm | 306 | 446 | |
| C | mm | 250 | 372 | |
| D H6 | mm | 195 | 235 | |
| E | mm | 315 | ||
| F | mm | 223,8 | 290,5 | |
| G/G1 | mm | M12/39 | M12/39 | |
| H | mm | 135,5 | 191,5 | |
| H1 | mm | 134 | 190 | |
| J | mm | 6,5 | 6,5 | |
| Ø зажима max. | K | mm | 245 | 365 |
| L | mm | –– | 21 | |
| M | mm | 49 | 92 | |
| пневмосоединение | N | дюйм | G 1/4 “ | G 1/4 ” |
| min./max. | S | mm | 45/95 | 47/97 |
| a | mm | 40 | 44 | |
| o | mm | 74 | 33 | |
| p | mm | – | 33 | |
| b f7 | mm | 17 | 21 | |
| зубчатое соединение | c | дюйм | 1/16 “ x 90° | 1/16 ” x 90° |
| болты DIN 912 12.9 | d | mm | M12 x 30 | M16 x 35 |
| min. | e | mm | 9,5 | 12 |
| положение сухарей min./max. | f | mm | 22/41.5 | 25/72 |
| длина зубчатого соединения | g | mm | 59 | 95 |
| min./max. | h | mm | 53/66 | 85/109 |
| ход кулачка | mm | 12,7 | 24 | |
| давление min./max. | bar | 2/10 | 2/10 | |
| поверхность поршня | cm² | 290 | 486 | |
| расход воздуха на ход при 6 бар | l | 5,5 | 13,5 | |
| масса (без накладных кулачков) | kg | 53 | 115 | |
| ■ сухари | СС | дюймовое | зубчатое соединение | |
| AWB-D | тип патрона | CC 240 Z | CC 350 Z | |
| мягкие накладные кулачки | тип кулачков | MWB-D 240 | MWB-D 250 | |
| ид. No. (компл) | 233462 | 013491 | ||
| B | 40 | 50 | ||
| H | 80 | 80 | ||
| L | 90 | 120 | ||
| N | 17 | 21 | ||
| зубчатое соединение | 1/16 ”x90o | 1/16 ”x90o | ||
| a | 20 | 62 | ||
| b | 22 | 28 | ||
| кг/компл | 4,2 | 10,5 |
| NST сухари | тип патрона | CC 240 Z | CC 350 Z |
| тип сухаря | NST 17-4 | NST 21-5 | |
| ид. No. | 013864 | 033429 | |
| N | 17 | 21 | |
| H | 26,5 | 30 | |
| h | 9,5 | 11 | |
| G | M12 | M16 | |
| болт DIN 912 12.9 | M12 x 30 | M16 x 35 | |
| момент затяжки | 70 | 150 |
