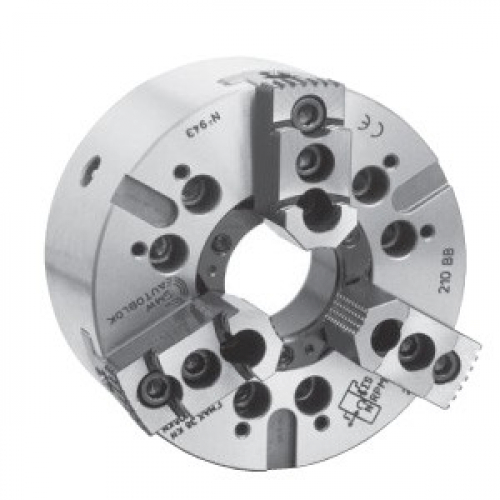

BB-D SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Характеристики:

Прецензионные механизированные патроны. Дюймовое зубчатое соединение.

Увеличенное проходное отверстие: 3 кулачка. Ø 140 - 315 мм.

Технические данные:

SMW-AUTOBLOK тип		BB-D 140 BB-M 140	BB-D 175 BB-M 175	BB-D 210 BB-M 210	BB-D 250 BB-M 250	BB-D 315 BB-M 315
количество кулачков		3	3	3	3	3
проходное отверстие	mm	39	56	66	78	122
радиальный ход кулачка	mm	3,2	3,2	4	5	5
осевой ход клина	mm	15	15	19	24	24
мaкс. тяговое усилие	kN	22	25	38	50	50
макс. усилие зажима	kN	58	70	108	145	145
мaкс. частота вращения	об/мин	7000	6000	5000	4000	3200
мaсса (без накладных кулачков)	kg	6	11,5	19,5	30	44
мoмент инерции	kg . m²	0,016	0,05	0,12	0,27	0,62
приводные цилиндры		SIN-S85/100	SIN-S100	SIN-S100/125	SIN-S125/150	SIN-S125/150
		VNK 70-37	VNK 130-52	VNK 150-67	VNK 170-77	VNK 320-127

SMW-AUTOBLOK тип		BB-D 140 BB-M 140		BB-D 175 BB-D 210 BB-M 175 BB-M 210			BB-D 250 BB-M 250				BB-D 315 BB-M 315
тип крепления		Z130	A5	Z160	A6 Z170	A6 Z220		A6	A8	Z300		A8	A11
A	mm	140		175 210			254				315
BF/BA H6	mm	130 82.563		160 106.375 170 106.375			220 106.375 139.719			300	139,719		196,869
C	mm	104,8		133.4 133.4 171.4			– 171.4 –			235	–––		235
CA	mm	––		–			133.4 ––			–––	171,4		–––
D	mm	11,5		13.5 13.5			13.5 1713.5				17		21
E	mm	53		7871 7871			92				143
Fmax	mm	M45 x 1.5		M62 x 1.5			M85 x 2				M135 x 2
G	mm	16		20 20 20			25				70
HF/HA	mm	67 67		82 94 92 104 10582			124 119			118	143		134
K	mm	39		56 56 56			78				122
L	mm	46		54 54 54			89				72
M	mm	M42 x 1.5		M58 x 1.5			M80 x 2				M125 x 2
патрон открыт R1	mm	70		89 10689 106			128				157,5
ход кулачка U	mm	3,2		3.2 43.2 4			5				5
(1) W1/W2	mm	–/14		18/16			20/20				–/23
(2) W3/W4	mm	–/14		28/35 30/35			33/38				–/23
BB-D X1/X2	mm	–/6		11/5 12/5			11.06.18				–/5
BB-M X1/X2 (X4)	mm	–/6 (6)		11/5 (22) 11/5 (22)			11/11 (23)				–/5 (5)
YF/YA	mm	5 15		5 17 5 17			24 19			5	30		21
max./min. Z	mm	15/0		15/0 19/0			24/0				24/0
BB-D зубч. соед. d дюйм 1/16 “ x 90° 1/16 “ x 90° 1/16 “ x 90° 1/16 “ x 90° 1/16 “ x 90°
BB-M зубч. соед. D	mm	1.5 x 60°		1.5 x 60° 1.5 x 60°			1.5 x 60°				1.5 x 60°
E	mm	39		49.5 5949.5 59			73				77,5
f	mm	2		3 43 4			4				4
G	mm	2,5		2.5 2.52.5 2.5			3,5				3,5
j	mm	30		33 3633 36			45				45
k1	mm	10		10 1110 11			12				12
BB-D l1	mm	16		16.5 23			30				30
BB-M l1	mm	16		20 25			30				30
max./min. l2	mm	32/23		41/24 49/33			57/43				62/43
BB-D m	mm	M8		M10 M12			M16				M16
BB-D n h8	mm	12		14 17			21				21
BB-M m	mm	M8		M10 M12			M12				M16
BB-M n h8	mm	12		12 14			16				21
p	mm	52		65 80			102				100
q	mm	30		36 45			60				60
r	mm	M6		M8 M8			M10				M10
s H12	mm	12		16 16			16				20
t	mm	5		5 5			5				5
