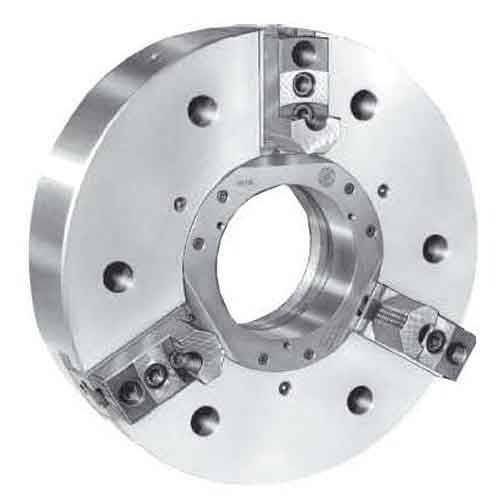

BH-D (большие диаметры) SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:
Прецензионные механизированные патроны. Дюймовое зубчатое соединение.
Увеличенное проходное отверстие: 3 кулачка. Ø 500 - 800 мм.
Технические данные:
| SMW-AUTOBLOK тип | BH-D 500 | BH-D 630 | BH-D 800 | ||||||||||||||||||||
| количество кулачков | 3 | 3 | 3 | ||||||||||||||||||||
| проходное ответстие | mm | 180 | 230 | 230 | |||||||||||||||||||
| радиальный ход кулачка | mm | 6,5 | 9 | 9 | |||||||||||||||||||
| осевой ход клина | mm | 31 | 34 | 34 | |||||||||||||||||||
| мaкс. тяговое усилие | kN | 70 | 100 | 100 | |||||||||||||||||||
| мaкс. усилие зажима | kN | 210 | 240 | 240 | |||||||||||||||||||
| мaкс. частота вращения | об/мин | 1800 | 1500 | 1200 | |||||||||||||||||||
| мaсса (без накладных кулачков) | kg | 140 | 280 | 530 | |||||||||||||||||||
| мoмент инерции | kg.m² | 5 | 16 | 47 | |||||||||||||||||||
| приводной цилиндр | SIN-S | 150/200 | 150/200 | 150/200 | |||||||||||||||||||
| VNK/VSG | 450-165 | 550-205 | 550-205 | ||||||||||||||||||||
| SMW-AUTOBLOK тип | BH-D 500 | BH-D 630 | BH-D 800 | ||||||||
| тип крепления | FL380 | A15 | FL520 | A15 | A20 | FL520 | A15 | A20 | |||
| A | mm | 510 | 630 | 800 | |||||||
| BF/BA H6 | mm | 380 | 285,775 | 520 | 285,775 | 412,775 | 520 | 285,775 | 412,775 | ||
| C | mm | 330,2 | 463,6 | ––– | 463,6 | 463,6 | ––– | 463,6 | |||
| CA | mm | ––– | ––– | ––– | 330,2 | ––– | ––– | 330,2 | ––– | ||
| D | mm | 26 | 26 | 26 | |||||||
| E | mm | 206 | 260 | 260 | |||||||
| Fmax. | mm | M190 x 3 | M250 x 3 (*) | M250 x 3 (*) | |||||||
| G | mm | 30 | 30 | 30 | |||||||
| HF/HA | mm | 128 | 145 | 150 | 184 | 169 | 150 | 184 | 169 | ||
| K | mm | 180 | 230 | 230 | |||||||
| L | mm | 91 | 99 | 99 | |||||||
| L1 | mm | M8/9 | M8/16 | M8/16 | |||||||
| M1 | mm | 211 | 270 | 270 | |||||||
| патрон открыт | mm | 257,5 | 314 | 399 | |||||||
| ход кулачка | mm | 6,5 | 9 | 9 | |||||||
| W2 | mm | 23 | 23 | 23 | |||||||
| X2 | mm | 5 | 5 | 5 | |||||||
| YF/YA | mm | 6 | 23 | 6 | 40 | 25 | 6 | 40 | 25 | ||
| max./min. Z | mm | 31/0 | 34/0 | 34/0 | |||||||
| BH-D зубчат. соед. | дюйм | 3/32 “ x 90° | 3/32 “ x 90° | 3/32 “ x 90° | |||||||
| E | mm | 146,5 | 152 | 237 | |||||||
| f | mm | 5 | 10 | 10 | |||||||
| G | mm | 3,5 | 3,5 | 3,5 | |||||||
| j | mm | 62 | 62 | 62 | |||||||
| k1 | mm | 16 | 16 | 16 | |||||||
| l1 | mm | 38 | 38 | 38 | |||||||
| max./min. L2 | mm | 121/53 | 127/53 | 212/53 | |||||||
| m | mm | M20 | M20 | M20 | |||||||
| n h8 | mm | 25,5 | 25,5 | 25,5 | |||||||
| p | mm | 160 | 200 | 200 | |||||||
| p1 | mm | – | 260 | 260 | |||||||
| p2 | mm | – | 280 | 280 | |||||||
| q | mm | 100 | 100 | 100 | |||||||
| r | mm | M12/22 | M12/22 | M12/22 | |||||||
| r1 | mm | – | M16/28 | M16/28 | |||||||
| s H12 | mm | 20 | 20 | 20 | |||||||
| t | mm | 5 | 5 | 5 | |||||||
