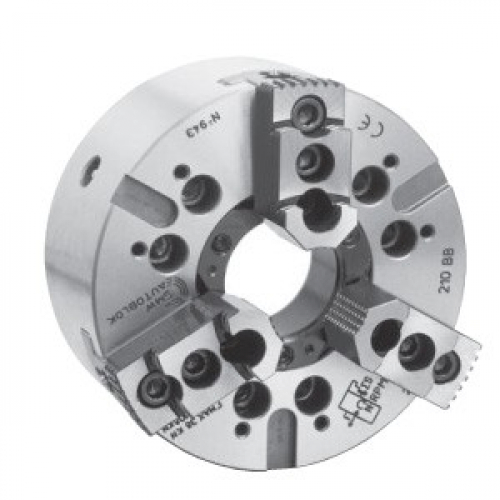

BHD-FC SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Цена: по запросу

Характеристики:

Прецензионные механизированные патроны. Дюймовое зубчатое соединение.

  • Большое проходное отверстие, компенсация центробежной силы, 3 кулачка.



Ø 165 - 630 мм.



Технические данные:





SMW-AUTOBLOK тип BHD-FC 165
BHM-FC 165
BHD-FC 210
BHM-FC 210
BHD-FC 250
BHM-FC 250
BHD-FC 315
BHM-FC 315
BHD-FC 400
BHM-FC 400
BHD-FC 500
BHD-FC 630
количество кулачков 3 3 3 3 3 3 3
проходное отверстие mm 45 52 66 95 118 125 165
радиальный ход кулачка mm 3,2 4 5 5 6,5 9 9
осевой ход клина mm 15 19 24 24 31 34 34
мaкс. тяговое усилие kN 25 38 50 60 70 100 100
макс. усилие зажима kN 70 110 145 170 200 240 240
мaкс. частота вращения об/мин 6500 6000 4500 4000 3200 2500 2000
мaсса (без накладных кулачков) kg 11 21 32 50 95 160 335
момент инерции kg . m² 0,042 0,13 0,29 0,67 2 5,2 18
приводной цилиндр SIN-S 100 100/125 125/150 125/150 150/175 150/175/200 175/200
VNK/VSG 102-46 130-52 150-67 225-95 320-127 320-127 450/165





SMW-AUTOBLOK тип BHD-FC 165
BHM-FC 165
BHD-FC 210
BHM-FC 210
BHD-FC 250
BHM-FC 250
BHD-FC 315
BHM-FC 315
BHD-FC 400
BHM-FC 400
BHD-FC 500
-
BHD-FC 630
-
тип крепления Z140 A5 Z170 A6 Z220 A6 A8 Z300 A8 A11 Z300 A11 Z380 A15 Z380 A15
A mm 168 210 250 315 390 510 630
BF/BA H6 mm   140 82,563 170 106,375 220 106,375 139,719 300 139,719 196,869 300 196,869 380 285,775 380 285,775
C mm   104,8 133,4 171,4 ––– 171,4 235 ––– 235 235 330,2 330,2
CA mm   ––– ––– ––– ––– ––– 133,4 ––– ––– 171,4 ––– ––– ––– –––
D mm   11,5 13,5 17 13,5 17 17 17 21 21 25 25
E mm   58 67 78 111 140 148 198
F/Fmax. mm   M52 x 1.5 M60 x 1.5 M72 x 1.5 M105 x 2 M130 x 2 M135 x 2 M175 x 2
j mm   M60 x 1.5 M72 x 1.5 M88 x 1.5 M120 x 2 M145 x 2 M160 x 2 M195 x 2
HF/HA mm   90 100 100 112 115 134 129 120 145 136 143 158 160 177 160 177
K mm   45 52 66 95 118 125 165
L mm   72 74 89 72 115 129 129
M mm   M47 x 1.5 M54 x 1.5 M68 x 2 M98 x 2 M120 x 2 –– ––
патрон открыт R1 mm   84 105,5 127,5 158 195 255 315
ход кулачка U mm   3,2 4 5 5 6,5 9 9
W mm   23 24 26 28 33 25 30
X mm   5 4 6 6 17 3 5
YF/YA mm   5 15 5 17 5 24 19 5 30 21 6 21 3 23 6 23
max./min. Z mm   15/0 19/0 24/0 24/0 31/0 37/3 37/3
BHD-FC зубч. соед. дюйм 1/16“ x 90° 1/16“ x 90° 1/16“ x 90° 1/16“ x 90° 3/32“ x 90° 3/32“ x 90° 3/32“ x 90°
BHM-FC зубч. соед. mm 1.5 x 60° 1.5 x 60° 1.5 x 60° 1.5 x 60° 1.5 x 60° –– ––
E mm   49,5 66 77,5 93 116,5 152 192
f mm   5 4 4 4 5 10 10
g mm   2,5 2,5 3,5 3,5 3,5 3,5 3,5
j mm   30 36 45 45 62 62 62
k1 mm   10 11 12 12 14 16 16
BHD-FCBHD-FC l1 mm   16,5 23 30 30 34 38 38
BHM-FCBHM-FC l1 mm   20 25 30 30 34 –– ––
max./min. l2 mm 41/23 56/33 62/43 78/43 90/49 129/53 167/53
BHD-FC m mm M10 M12 M16 M16 M20 M20 M20
BHM-FC m mm M10 M12 M12 M16 M20
BHD-FC n h8 mm 14 17 21 21 25,5 25,5 25,5
BHM-FC n h8 mm 12 14 16 21 22
p mm 65 80 102 125 150 160 200
q mm 36 45 60 100 80 100 100
r mm M8 M8 M10 M10 M12 M12 M12
s H9 mm 16 16 16 20 20 20 20
t mm 4,5 5 5 5 5 5 5
