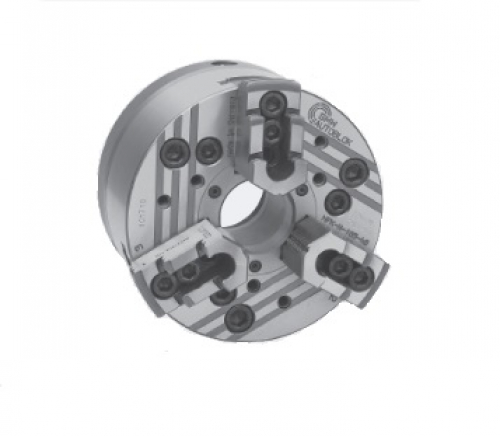

HFKN-D SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Цена: по запросу

Характеристики:

Прецензионные механизированные патроны. Дюймовое зубчатое соединение.

  • Большое проходное отверстие, клинореечная конструкция, 3 кулачка.

Ø 110 - 500 мм.

Технические данные:

тип HFKN-D     тип HFKN-M 110-32
110-32
165-46
165-46
210-52
210-52
260-72
260-72
315-91
315-91
400-128
400-128
500-155
500-155
тип крепления размер Z100 A4 Z140 A5 A6 Z170 A6 A8 Z170 Z220 A6 A8 Z220 Z300 A8 A11 Z300 Z380 A11 A15 Z380 A11 A15
  A 115 165 215 260 315 400 500
  B 64 75 90 105 107 102 119 121 119 119 136 138 127 127 146 148 143 143 164 166 157 178 180
  C 68,1 77,5 92,5 107,5 109,5 105 122 124 122 122 139 141 130 130 149 151 148 148 169 171 162 183 185
H6 D 100 63,51 140 82,57 106,39 170 106,39 139,73 170 220 106,39 139,73 220 300 139,73 196,88 300 380 196,88 285,77 380 196,88 285,77
  F 46 67 85 107 134 180 207
резьбовое кольцо/глубина резьбовое кольцо G1 *** *** M60 x 1.5/16 M80 x 2/20 M100 x 2/22 M138 x 2/22 M165 x 2/25
резьба поршня/глубина резьба поршня G2 M38 x 1.5/15 M60 x 1.5/18 M75 x 2/19 M95 x 2/23 M120 x 2/25 M160 x 2/25 M185 x 2/28
ход поршня K 9 15 19 23 23 30 32
max. l 10,5 21,5 15 30 32 19 36 38 23 23 40 42 23 23 42 44 32 32 53 55 33 54 56
  M 32 46 52 72 91 128 155
окружность крепежа N 82,6 104,8 104,8 133,4 133,4 133,4 171,4 133,4 171,4 133,4 171,4 171,4 235 171,4 235 235 330,2 235 330,2 330,2 235 330,2
крепежные болты O M10 M10 M10 M12 M12 M12 M16 M12 M16 M12 M16 M16 M20 M16 M20 M20 M24 M20 M24 M24 M20 M24
  P1 100 120 168 210 268 330 430
  P2 65 90 110 130 155 200 220
  Q 118 167 219 264 319 408 508
резьбовое отв/глубина R1 M6/12 M8/16 M10/20 M10/20 M10/20 M12/18 M16/25
резьбовое отв/глубина R2 M6/12 M8/16 M10/20 M10/20 M10/20 M12/18 M12/18
  S 6 6 6 6 6 8 8
  A 20 32 40 45 50 60 60
f7 B 8 (g6) 14 17 21 21 25,5 25,5
  C 34 47,5 69 75 92,5 115 150
  g 28,5 39 58,5 65,5 74 100 136
болт DIN 912 12.9 K M6 M10 M12 M16 M16 M20 M20
min. l 12 16 22 28 30 35 35
min. M 2 5 6 8 8 10 10
HFKN-D дюйм. зубч. Соед. t 1/16 ” x 90°° 1/16 ” x 90° 1/16 ” x 90° 1/16 ” x 90° 1/16 ” x 90° 3/32 ” x 90° 3/32 ” x 90°
HFKN-M метр. зубч. Соед. t   1.5 x 60° 1.5 x 60° 1.5 x 60° 1.5 x 60° 3 x 60° 3 x 60°
HFKN-C пазовое соед.   S08 N08
  ° 60 40 60 60 60 60 60
  ° 60 60 60 45 45 60 60
ход кулачка mm 2,4 4 5,0 6,1 6,1 8,0 8,0
макс. действующее усилие kN 20 35 53 70 95 125 125
макс. общее ус. зажима kN 40 70 100 140 190 250 250
макс. частота вращения об/мин 8500** 7000** 6300 5000 4200 3200 2600
вес без кулачков kg 4,4 4,7 14 15 15 24 26 26 40 40 43 43 63 63 66 66 111 111 116 116 225 231 231
момент инерции kgm² 0,007 0,06 0,11 0,38 0,85 2,5 6,5
закрытый цилиндр Tип SIN-S 85 SIN-S 100/125 SIN-S 125/150 SIN-S 150/175 SINS 150/175/200 SIN-S 175/200 SIN-S 175/200
полый цилиндр Tип VNK 70-37 VNK 102-46 VNK 130-52 VNK 170-77 VNK 225-95 VNK 320-127 VSG 450-165



HFKN-D с калеными оборотными накладными кулачками MHB-D
MHB-D размер
тип
крепления
HFKN-D 110-32 HFKN-D 165-46 HFKN-D 210-52 HFKN-D 260-72 HFKN-D 315-91 HFKN-D 400-128 HFKN-D 500-155
центрир. поясок малый -
-
-
-
-
-
Z 170
090338
Z 220
090342
Z 300
090346
Z 300
090350
  центрир. поясок
большой
Z 100
065356
Z 140
090332
Z 170
090335
Z 220
090339
Z 300
090343
Z 380
090347
Z 380
090351
Комплект поставки: A 04 065357 - - - - - -
■ патрон + крепежные болты A 05 - 090333 - - - - -
■ каленые оборотные A 06 - 090334 090336 090340 - - -
накладные кулачки MHB-D A 08 - - 090337 090341 090344 - -
■ 1 компл. (6 шт.) сухарей с болтами A 11 - - - - 090345 090348 090352
■ ключ A 15 - - - - - 090349 090353



HFKN-D
ДЮЙМОВОЕ
зубчатое соединение
HFKN-M
МЕТРИЧЕСКОЕ
зубчатое соединение

MHB-D (дюймовое зубчатое соединение) патрон HFKN-D 110 HFKN-D 165 HFKN-D 210 HFKN-D 260 HFKN-D 315 HFKN-D 400 HFKN-D 500
каленые оборотные тип кулачка MHB-D MHB-D MHB-D MHB-D MHB-D MHB-D MHB-D
накладные кулачки ид. No. 007076 12081636 12082036 12083036 12083036 12084546 12084546
зубчатое соединение 1/16 ” x 90° 1/16 ” x 90° 1/16 ” x 90° 1/16 ” x 90° 1/16 ” x 90° 3/32 ” x 90° 3/32 ” x 90°
  B 20 34 40 45 45 60 60
H 31 39 45 56 56 75 75
  L 48 65 82 105 105 140 140
T 7 10 10,5 13,5 13,5 32 19
  N 8 14 17 21 21 25,5 25,5
a 9,5 18 19 26 26 38 38
  b 12 16 23 30 30 38 38
c 12 16 23 30 30 38 38
  кг/шт 0,35 0,9 1,71 2,85 2,85 7,5 7,5

диапазон зажима A1   15-75 10-100 15-115 25-170 40-205 80-320
A2   - - - - - -
  A3   62-120 62-150 100-205 115-265 160-330 220-450
A4   110-175 140-230 185-285 200-350 260-420 320-560
  J1   65-125 65-150 75-165 90-225 120-285 180-410
    J2   115-175 135-230 150-250 160-310 220-385 280-510
  J3   145-210 180-265 225-325 235-380 330-480 370-670



AWB-D патрон HFKN-D 110 HFKN-D 165 HFKN-D 210 HFKN-D 260 HFKN-D 315 HFKN-D 400 HFKN-D 500
мягкие накладные                        тип кулачка AWB-D AWB-D AWB-D AWB-D AWB-D AWB-D AWB-D
кулачки ид. No. 038258 035954 081616 081618 081618 081620 081620
зубчатое соединениезубчатое соединение 1/16 ” x 90° 1/16 ” x 90° 1/16 ” x 90° 1/16 ” x 90° 1/16 ” x 90° 3/32 ” x 90° 3/32 ” x 90°
  B 20 40 40 50 50 60 60
H 30 40 40 50 50 60 60
  L 55 80 90 120 120 140 140
N 8 14 17 21 21 25,5 25,5
  a 30 43 53 70 70 80 80
b 12 22 22 28 28 35 35
  c 0 4 4 6 6 -- --
кг/шт 0,55 2,0 2,7 5,1 5,1 9,65 --



■ сухари
■ смазкa
HFKN-D
ДЮЙМОВОЕ
зубчатое
HFKN-M
МЕТРИЧЕСКОЕ
зубчатое
NST сухари патрон HFKN 110 HFKN 165 HFKN 210 HFKN 260 HFKN 315 HFKN 400 HFKN 500
для HFKN-D патрона   NST NST NST NST NST NST
  ид. No.   035958 034245 034197 034197 014812 014812
N   14 17 21 21 25,5 25,5
  H   18,5 20,5 26,5 26,5 29 29
h   6,5 7,5 10 10 11 11
  винт под 6-гранник
DIN 912-12.9
  M10 x 20 M12 x 25 M16 x 35 M16 x 35 M20 x 40 M20 x 40
момент затяжки
Md max. (Nm)
  50 70 150 150 300 300
NSTE сухари патрон HFKN 110 HFKN 165 HFKN 210 HFKN 2600 HFKN 315 HFKN 400 HFKN 500
для HFKN-D патрона   NSTE NSTE NSTE NSTE NSTE NSTE
  ид.No. 038265 73061650 73062150 73063050 73063050 081817 081817
N 8 14 17 21 21 25,5 25,5
  H 13,5 18,5 20,5 26,5 26,5 29 29
h 5,0 6,5 7,5 10 10 11 11
  a 5 8 10 13 13 16 16
b 12 16 23 30 30 35 35
  винт под 6-гранник
DIN 912-12.9
M6 x 20 M10 x 20 M12 x 25 M16 x 35 M16 x 35 M20 x 40 M20 x 40
момент затяжки
Md max. (Nm)
16 50 70 150 150 300 300
NSTE сухари для патрон HFKN 110 HFKN 165 HFKN 210 HFKN 260 HFKN 315 HFKN 400 HFKN 500
метрических “М” тип сухаря   NSTE-M NSTE-M NSTE-M NSTE-M NSTE-M NSTE-M
  ид. No.   73061602 73062101 73062501 73063050 081817 081817
накладных кулачков N   12 14 16 21 25,5 25,5
  H   18,5 20,5 26,5 26,5 29 29
h   6,5 7,5 10 10 11 11
  a   8 10 13 13 16 16
b   20 25 30 30 35 35
  винт под 6-гранник
DIN 912-12.9
  M10 x 20 M12 x 25 M12 x 35 M16 x 35 M20 x 40 M20 x 40
момент затяжки
Md max. (Nm)
  50 70 70 150 300 300
