GSA SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:

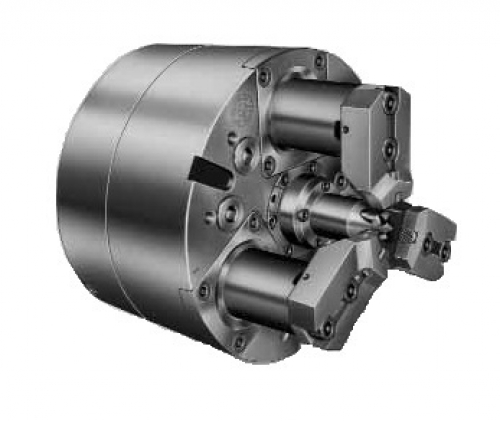

Патрон для обработки валов с торцевым поводком.
Выравнивающий зажим основными кулачками, полная обработка валов за одну установку.
- Герметичен - редкий ремонт. ø 200 - 320 mm.
Технические данные:
| SMW-AUTOBLOK тип | GSA 200 | GSA 260 | GSA 320 | ||
| 3 кулачка | 3 кулачка | 3 кулачка | |||
| угловой ход кулачка | град. | 5° | 5° | 5° | |
| рад. ход кулачка на расстоянии h | mm | 9 | 10 | 11,5 | |
| компенсация на расстоянии h | mm | ±0.8 | ±1 | ±1 | |
| ход клина (общий) | mm | 57,5 | 66,5 | 77,6 | |
| макс. усилие толкания | kN | 40 | 60 | 80 | |
| макс. усилие зажима на расстоянии h | kN | 40 | 65 | 100 | |
| допустимая частота вращения | об/мин | 4500 | 4000 | 3200 | |
| масса (без накладных кулачков) | kg | 30 | 55 | 100 | |
| момент инерции | kg m² | 0,15 | 0,46 | 1,28 | |
| приводные цилиндры: - осевое базирование по центру |
DCN 125/30 70/25 | DCN 125/30 70/25 | DCN 125/30 87/40 DCN 170/40 95/50 | ||
| - осевое базирование по торцевой поверхности | SIN-L125 | SIN-L150 | SIN-L150 | ||
| SMW-AUTOBLOK тип | GSA 200 | GSA 260 | GSA 320 | |
| a | mm | 200 | 260 | 320 |
| BF H6 | mm | 170 | 220 | 280 |
| C | mm | 146 | 171,4 | 235 |
| D | mm | 17 | 17 | 21 |
| E | mm | 50 | 61 | 75 |
| f | mm | M38 x 1.5 | M50 x 1.5 | M56 x 2 |
| HF | mm | 160 | 183 | 215 |
| Lmin. | mm | 24 | 25 | 33 |
| Lmax. | mm | 74 | 83 | 98 |
| R | mm | 60 | 80 | 102,5 |
| наклон кулачка U | град. | 5° | 5° | 5° |
| W | mm | 18 | 18 | 18 |
| YF | mm | 6 | 6 | 6 |
| Zmin. | mm | 25 | 27 | 15,4 |
| Zmax. | mm | 82,5 | 93,5 | 93 |
| b | mm | 24 | 25 | 32 |
| f | mm | 4 | 5 | 5 |
| g | mm | 3 | 3 | 3 |
| базовая высота h | mm | 80 | 90 | 105 |
| j | mm | 48 | 55 | 65 |
| l1 | mm | 32 | 35 | 42 |
| l2 | mm | 27 | 32 | 35 |
| l3 | mm | 12 | 12,5 | 16 |
| m1 | mm | M10 | M12 | M16 |
| m2 | mm | M8 | M10 | M12 |
| n H7 | mm | 12,68 | 12,68 | 12,68 |
| o h7 | mm | 12,68 | 12,68 | 12,68 |
| a | град. | 3° | 3° | 3° |
| GSA р-р патрона | шпиндель | тип | ид. No. | A | BF | BA | C | C1 | T |
| A5 | 2 | 24152050 | - | 170 | 82,563 | 104,8 | 146 | 24 | |
| 200 | A6 | 2 | 24162050 | - | 170 | 106,375 | 133,4 | 146 | 24 |
| A8 | 3 | 24182050 | 210 | 170 | 139,719 | 171,4 | 146 | 40 | |
| 260 | A6 | 2 | 24162530 | - | 220 | 106,375 | 133,4 | 171,4 | 24 |
| A8 | 1 | 24182500 | - | 220 | 139,719 | 171,4 | - | 19 | |
| 260 | A11 | 3 | 24112510 | 280 | 220 | 196,869 | 235 | 171,4 | 45 |
| A8 | 2 | 24183500 | - | 280 | 139,719 | 171,4 | 235 | 30 | |
| 320 | A11 | 1 | 24113500 | - | 280 | 196,869 | 235 | - | 21 |
