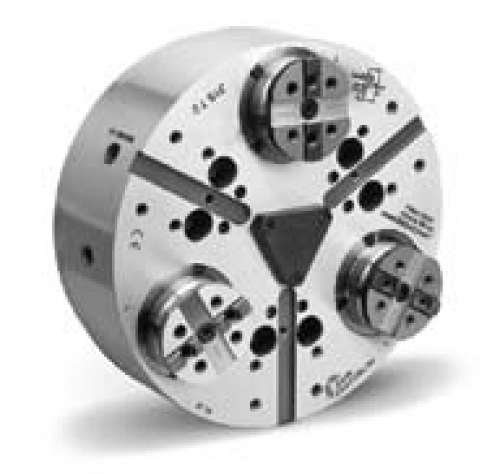

TSF-C TSR-C SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Характеристики:

Прижимные патроны. Самоцентрирующие плавающие кулачки.

Активный прижим. Пазовое соединение, 3 кулачка.

Герметичен, редкий ремонт. Ø 170 - 650 мм.

Технические данные:

SMW-AUTOBLOK	тип		TSF-C 170 TSR-C 170	TSF-C 210 TSR-C 210	TSF-C 250 TSR-C 250	TSF-C 315 TSR-C 315	TSF-C 400 TSR-C 400	TSF-C 530 TSR-C 530	TSF-C 650 TSR-C 650
угловой ход кулачка		град.	5.2°	5.2°	4.9°	4.9°	4.7°	4.7°	5°
радиальный ход кулачка на расстоянии h		mm	5,3	6,3	7	7	7,5	7,5	9,8
прижимной ход (стандарт)		mm	0,1	0,1	0,1	0,1	0,2	0,2	0,4
осевой ход клина		mm	21	25	25	25	30	30	32
макс. тяговое усилие		kN	18	25	40	40	50	60	100
макс. усилие зажима на расстоянии h		kN	44	60	96	96	120	150	180
допустимая частота вращения*		об/мин	5000	4500	3800	3000	2200	1800	1600
масса (без накладных кулачков)		kg	15	27	41	66	115	196	386
момент инерции		kgm²	0,06	0,16	0,34	0,83	2,3	7	21
приводной цилиндр			SIN-S 85	SIN-S 100	SIN-S 125	SIN-S 125	SIN-S 150	SIN-S 150-175 200

SMW-AUTOBLOK	тип		TSF-C 170 TSR-C 170				TSF-C 210 TSR-C 210		TSF-C 250 TSR-C 250T		TSF-C 315 TSR-C 315		TSF-C 400 TSR-C 400		TSF-C 530 TSR-C 530		TSF-C 650 TSR-C 650
тип крепления			Z 140	A5	Z160	A6	Z 170	A6	Z 220	A8	Z 220	A8	Z 300	A11	Z 380	A15	Z 380	A15
A		mm	173				212		254		315		390		535		650
BF/BA H6		mm	140	82,563	160	106,375	170	106,375	220	139,719	220	139,719	300	196,869	380	285,775	380	285,775
C		mm	104,8		133,4		133,4		171,4		171,4		235		330,2		330,2
D		mm	11,5		13,5		13,5		17		17		21		25		25
E		mm	36				38		48		48		75		75		100
F		mm	M28 x 1.5				M32 x 1.5		M 38 x 1.5		M38 x 1.5		M60 x 1.5		M60 x 1.5		M80 x 2
G H8		mm	29				33		39		39		61		61		81
HF/HA		mm	83	98	83	100	100	117	107	126	107	126	127	148	132	155	155	178
проходное отверстие K		mm	14				18		25		25		52		52		75
L		mm	56				82		80		80		74		77		97
M		mm	36				42		63		63		90		90		128
резьба/глубина	M1	mm	M5/13				M6/11		M6/12		M6/12		M8/17		M8/17		M8/17
N H8		mm	28				34		44		44		75		75		150
P		mm	23				28,5		37		37		66		66		101
Q		mm	6				5,5		7,5		7,5		9		9		19
в середине хода	Q1	mm	3				2		4		4		4		4		21
в середине хода	Rmed	mm	55				64		82		107		130		190		245
в середине хода	S	mm	18				20		25		25		25		20		20
T1		mm	10				13		13		13		15		15		15
угловой ход кулочка		град.	5.2°				5.2°		4.9°		4.9°		4.7°		4.7°		5°
радиальный ход (1)	U	mm	5,3				6,3		7		7		7,5		7,5		9,8
прижим (oпция)	V	mm	0.1 (0.6)				0.1 (0.6)		0.1 (0.6)		0.1 (0.6)		0.2 (0.8)		0.2 (0.8)		0,4
W		mm	25				25		25		25		25		25		36
осевой ход клина	Z	mm	21				25		25		25		30		30		32
только TSF-C макс.	a	град.	±2°				±2°		±1.5°		±1.5		±1.5°		±1.5°		±1.3°
b		mm	9				10		12		12		12		12		12
E		mm	60				75		80		80		105		105		127
F		mm	27				33		33		33		32		32		46
базовая высота	h	mm	50				60		70		70		80		80		100
j		mm	55				65		72		72		100		100		116
l2		mm	24				32		36		SIN-S 150-175 200		48		48		54
резьба/глубина	M1	mm	M10/16				M12/18		M12/18		M12/18		M16/22		M16/22		M20/26
резьба/глубина	m2	mm	M8/14				M10/14		M10/14		M10/14		M12/22		M12/22		M16/24
n h8		mm	7,94				7,94		12,7		12,7		12,7		12,7		12,7
o1 H7		mm	12,68				12,68		19,03		19,03		19,03		19,03		19,03
o2 h7		mm	9				9		12		12		12		12		12
p1		mm	--				30		50		60		80		80		(*)
p2		mm	35				--		70		80		110		110		(*)
p3		mm	65				80		102		102		140		120 + 160		(*)
p4		mm	--				--		--		135		170		200 + 240		(*)
q1		mm	--				8		30		30		36		36		(*)
q2		mm	36				45		60		60		80		100		(*)
резьба/глубина	r2	mm	M6/12				M6/12		M8/15		M8/15		M10/19		M10/19		M12/22
резьба/глубина	r3	mm	M8/17				M8/17		M10/19		M10/19		M12/22		M12/22		M12/22
s		mm	16				16		16		16		20		20		20
t		mm	4				4		4		4		7		7		7
yF		mm	5				5		5		5		5		5		6
